Kurzstreckenerfassung mit 8° Halbwertswinkel

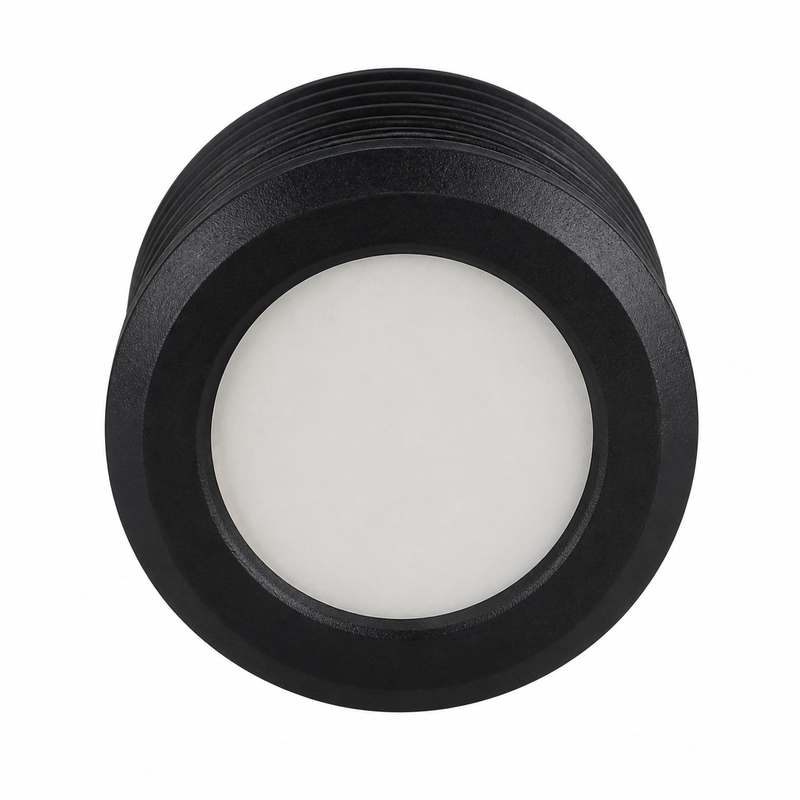

Der BBDM-68KR5M ist ein luftgekoppelter 68-kHz-Ultraschallwandler mit einem Referenzbereich von 0,3 bis 5 m. Sein -3-dB-Halbwertswinkel beträgt 8° +/-10 % und beschreibt das bei einer Kurzstreckenanordnung zu berücksichtigende Schallfeld.
Zu den Anwendungen zählen Näherungserkennung in der Automatisierung, Kurzstreckenpositionierung, Zähl- und Zielerfassung sowie kompakte Füllstandsmessung. Größe, Oberfläche, Ausrichtung und Bewegung des Ziels beeinflussen das Echo über den gesamten Messbereich.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-68KR5M |
| Mittenfrequenz | 68 kHz +/-5 % |
| Referenzbereich | 0,3-5 m |
| Minimale Impedanz | 250 Ohm +/-20 % |
| Kapazität | 2.500 pF +/-20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.000 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 8° +/-10 % |
| Schutzart | IP68 |
| Gewicht | 160 g +/-5 % mit 5 m Kabel |
Das Schallfeld auf Näherungs- und Zählaufgaben abstimmen
Bei automatisierter Näherungserkennung oder Zählung bestimmen Größe und Ausrichtung des Objekts das Echo während des Durchgangs durch das Schallfeld. Schutzvorrichtungen, Führungen oder benachbarte Maschinenteile im Schallweg können unerwünschte Echos erzeugen. Die Zielbewegung hat bei Kurzstreckenpositionierung denselben Einfluss.
Bei kompakter Füllstandsmessung bestimmen die Nahgrenze von 0,3 m und der 8°-Winkel das Verhältnis zwischen Schallfeld, Behälteröffnung und Einbauten. Oberflächenzustand und Neigung beeinflussen ebenfalls das empfangene Echo.
Schnittstelle und Umgebung anpassen
Die Sende- und Empfangsschaltung muss die minimale Impedanz von 250 Ohm und die Kapazität von 2.500 pF bei 1 kHz berücksichtigen. Die Spitzenspannung muss unter 1.000 Vpp bleiben. Die spezifizierte Kabellänge beträgt 5 m.
Der Temperaturbereich beträgt -40 bis +80 Grad C, der maximale Druck 3 kgf oder 0,3 MPa und die Schutzart IP68.
