Detección de corto alcance con ángulo de media potencia de 8°

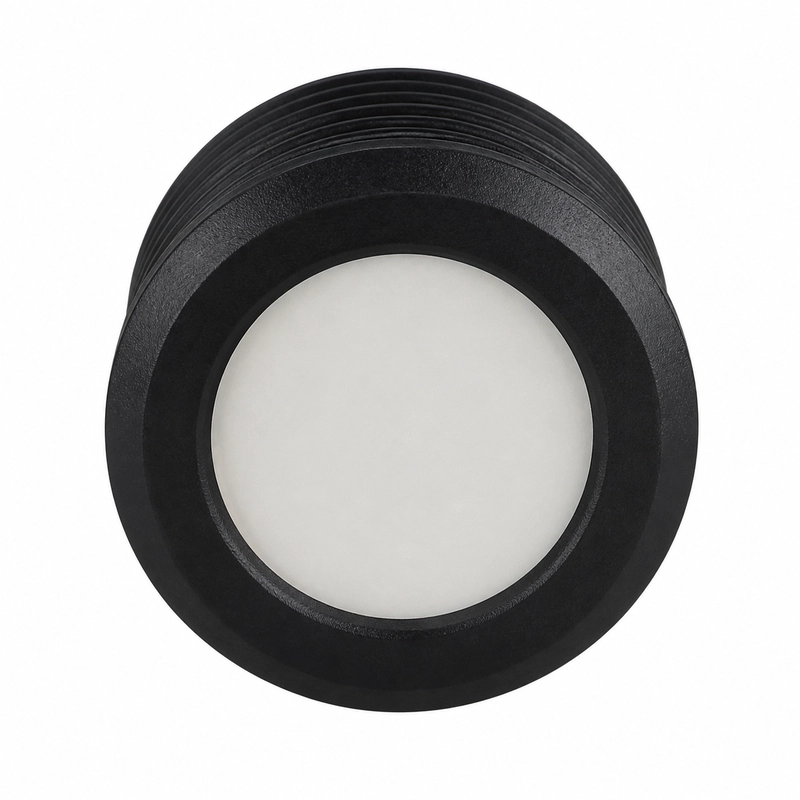

El BBDM-68KR5M es un transductor ultrasónico aéreo de 68 kHz con un alcance de referencia de 0,3 a 5 m. Su ángulo de media potencia a -3 dB es de 8° +/-10 %, un dato que define el campo acústico que debe considerarse en instalaciones de corto alcance.
Las aplicaciones incluyen detección de proximidad en automatización, posicionamiento a corta distancia, conteo y detección de objetivos, y medición de nivel compacta. El tamaño, la superficie, la orientación y el movimiento del objetivo influyen en el eco a lo largo de todo el intervalo de medida.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-68KR5M |
| Frecuencia central | 68 kHz +/-5 % |
| Alcance de referencia | 0,3-5 m |
| Impedancia mínima | 250 ohmios +/-20 % |
| Capacitancia | 2 500 pF +/-20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1 000 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 8° +/-10 % |
| Grado de protección | IP68 |
| Peso | 160 g +/-5 % con cable de 5 m |
Aplicar el campo a tareas de proximidad y conteo
En detección de proximidad o conteo automatizado, el tamaño y la orientación del objeto determinan el eco devuelto al atravesar el campo acústico. Las protecciones, guías o piezas de máquinas próximas situadas en la trayectoria pueden generar ecos no deseados. El movimiento del objetivo produce el mismo efecto en posicionamiento de corto alcance.
En una medición de nivel compacta, el límite próximo de 0,3 m y el ángulo de 8° definen la relación entre el campo acústico, la abertura y los elementos internos del recipiente. El estado y la inclinación de la superficie también modifican el eco recibido.
Adecuar la interfaz y el entorno
Los circuitos de emisión y recepción deben admitir la impedancia mínima de 250 ohmios y la capacitancia de 2 500 pF a 1 kHz. La tensión de pico debe permanecer por debajo de 1 000 Vpp. La longitud de cable especificada es de 5 m.
El intervalo de temperatura es de -40 a +80 grados C, la presión máxima es de 3 kgf o 0,3 MPa y el grado de protección es IP68.
