Une mesure de 0,3 à 5 mètres

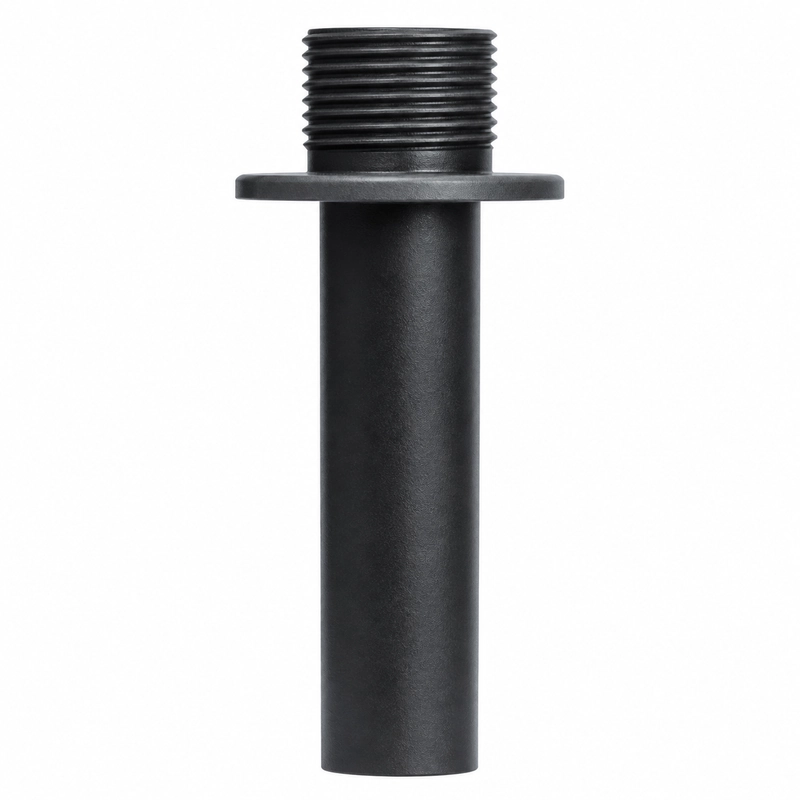

Le BBDM-45KR5M est un transducteur ultrasonore aérien de 45 kHz avec une portée de référence de 0,3 à 5 m. Il convient à la mesure de niveau dans les cuves et réservoirs, à la télémétrie d’équipements industriels, à l’anticollision de véhicules et machines, ainsi qu’à la sécurité et à la surveillance de zones.
La limite proche de 0,3 m et la distance supérieure de 5 m servent à préparer l’implantation. Le résultat dépend aussi des dimensions, de l’état de surface et de l’orientation de la cible, du montage et de l’électronique d’émission et de réception.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-45KR5M |
| Fréquence centrale | 45 kHz +/-5 % |
| Portée de référence | 0,3-5 m |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 21° +/-10 % |
| Indice de protection | IP68 |
| Masse | 80 g +/-5 % |
Dégager le champ acoustique de 21°
L’angle à mi-puissance à -3 dB est spécifié à 21° +/-10 %. Sur le trajet prévu de 0,3 à 5 m, les parois de cuve, raccords internes, protections ou pièces de machine voisines situés dans le faisceau peuvent produire des échos indésirables. Une cible large et correctement orientée ne présente pas les mêmes conditions d’écho qu’une surface petite, inclinée ou irrégulière.
Limites électriques et environnementales
La tension de crête doit rester inférieure à 1 500 Vpp. Des options de boîtier, de montage, de câble et de raccordement sont proposées pour l’intégration.
La plage de température est de -40 à +80 degrés C, la pression maximale est de 3 kgf ou 0,3 MPa et l’indice de protection est IP68.
