Medición desde 0,3 hasta 5 metros

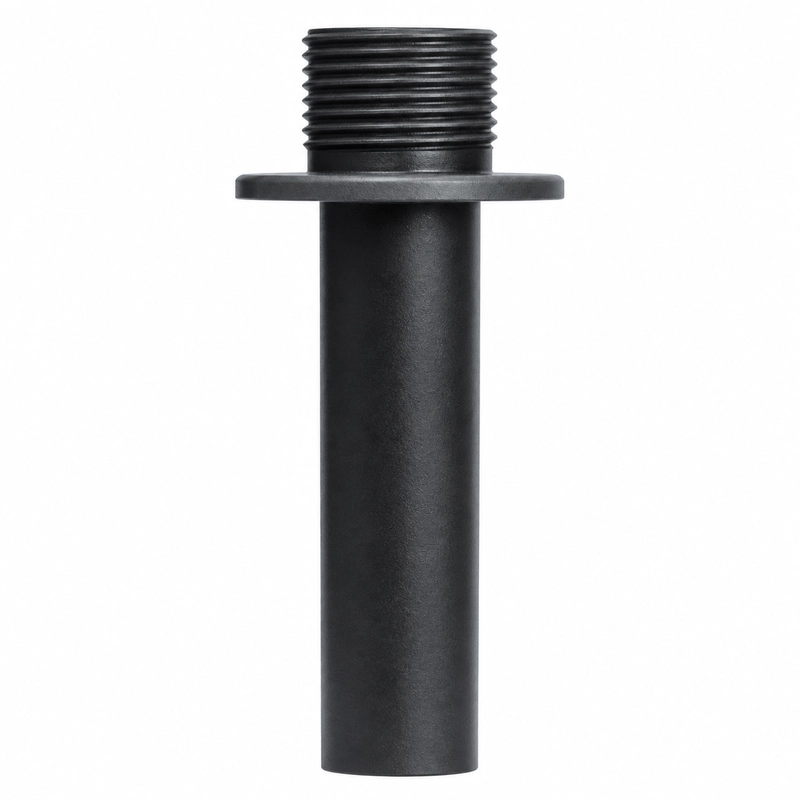

El BBDM-45KR5M es un transductor ultrasónico aéreo de 45 kHz con un alcance de referencia de 0,3 a 5 m. Sus aplicaciones comprenden medición de nivel en depósitos y recipientes, medida de distancia en equipos industriales, prevención de colisiones en vehículos y maquinaria, y vigilancia de seguridad o de áreas.
El límite próximo de 0,3 m y la distancia superior de 5 m sirven para preparar la instalación. El resultado también depende del tamaño, la superficie y la orientación del objetivo, del montaje y de la electrónica de emisión y recepción.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-45KR5M |
| Frecuencia central | 45 kHz +/-5 % |
| Alcance de referencia | 0,3-5 m |
| Tensión de funcionamiento | Tensión de pico inferior a 1 500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 21° +/-10 % |
| Grado de protección | IP68 |
| Peso | 80 g +/-5 % |
Mantener libre el campo acústico de 21°
El ángulo de media potencia a -3 dB es de 21° +/-10 %. En la trayectoria prevista de 0,3 a 5 m, las paredes del depósito, accesorios internos, protecciones o piezas próximas situados dentro del haz pueden generar ecos no deseados. Un objetivo amplio y bien orientado presenta condiciones de eco distintas de una superficie pequeña, inclinada o irregular.
Límites eléctricos y ambientales
La tensión de pico debe permanecer por debajo de 1 500 Vpp. Hay opciones de carcasa, montaje, cable y conexión para integrar el transductor.
El intervalo de temperatura es de -40 a +80 grados C, la presión máxima es de 3 kgf o 0,3 MPa y el grado de protección es IP68.
