Messbereich von 0,3 bis 5 Metern

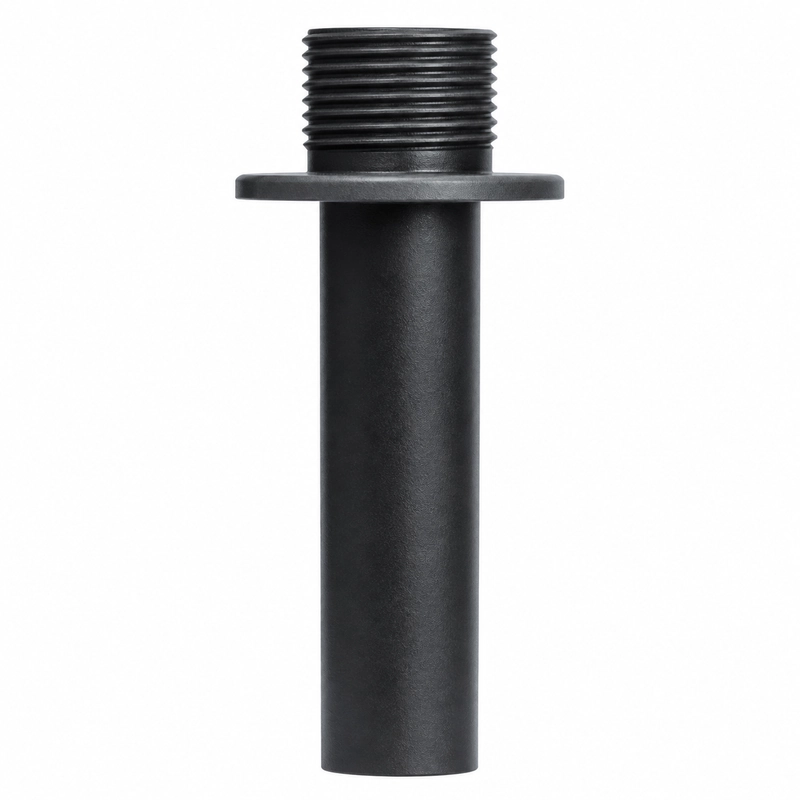

Der BBDM-45KR5M ist ein luftgekoppelter 45-kHz-Ultraschallwandler mit einem Referenzbereich von 0,3 bis 5 m. Zu den Anwendungen zählen Füllstandsmessungen in Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsschutz für Fahrzeuge und Maschinen sowie Sicherheits- und Bereichsüberwachung.
Die Nahgrenze von 0,3 m und die obere Referenzentfernung von 5 m bilden die Grundlage für die Anordnung. Das Ergebnis hängt außerdem von Größe, Oberfläche und Ausrichtung des Ziels, der Montage sowie der Sende- und Empfangselektronik ab.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-45KR5M |
| Mittenfrequenz | 45 kHz +/-5 % |
| Referenzbereich | 0,3-5 m |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 21° +/-10 % |
| Schutzart | IP68 |
| Gewicht | 80 g +/-5 % |
Das 21°-Schallfeld freihalten
Der -3-dB-Halbwertswinkel beträgt 21° +/-10 %. Behälterwände, innere Armaturen, Schutzteile oder benachbarte Maschinenteile innerhalb der Schallkeule können entlang des Weges von 0,3 bis 5 m unerwünschte Echos erzeugen. Ein großes und passend ausgerichtetes Ziel hat andere Echobedingungen als eine kleine, geneigte oder unregelmäßige Oberfläche.
Elektrische und umgebungsbezogene Grenzwerte
Die Spitzenspannung muss unter 1.500 Vpp bleiben. Gehäuse-, Montage-, Kabel- und Anschlussoptionen stehen für die Geräteintegration zur Verfügung.
Der Temperaturbereich beträgt -40 bis +80 Grad C, der maximale Druck 3 kgf oder 0,3 MPa und die Schutzart IP68.
