Mesure de distance et de niveau à moyenne portée

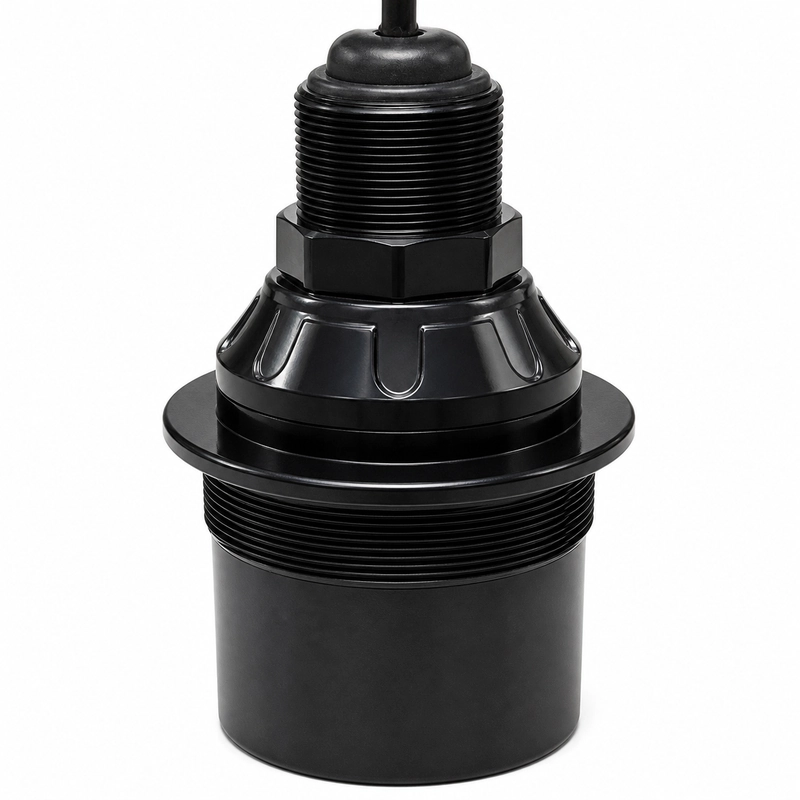

Le BBDM-40KR12M-B est un transducteur ultrasonique aérien de mesure de distance, caractérisé par une fréquence centrale de 40 kHz et une portée de référence de 0,5 à 12 m. Son angle à mi-puissance spécifié est de 10,1° à -3 dB, pour des mesures dirigées dans les cuves et réservoirs ainsi que sur les équipements industriels.
Doté d’un indice de protection IP68 et prévu pour fonctionner de -40 à +80 °C, ce modèle est destiné à la mesure de niveau, à la télémétrie industrielle, à l’anticollision des véhicules et des machines, ainsi qu’à la surveillance de sécurité ou de zone.
Caractéristiques électriques, acoustiques et environnementales
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-40KR12M-B |
| Fréquence centrale | 40 kHz ±5% |
| Portée recommandée | 0,5 à 12 m |
| Impédance minimale | 200 Ω ±20% |
| Capacité | 3 200 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance à -3 dB | 10,1° ±10% |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 1 160 g ±5%, avec câble de 10 m ±0,3 m |
Configurations du faisceau
Les deux configurations documentées conservent une fréquence centrale de 40 kHz et une portée recommandée de 0,5 à 12 m. Les angles à mi-puissance disponibles à -3 dB sont :
- 10,1° ±10%
- 11,3° ±10%
Données nécessaires à la sélection
La sélection doit tenir compte du milieu de fonctionnement et de la plage de température, de la distance de mesure ou du trajet acoustique, des dimensions et de l’état de surface de la cible, de l’espace de montage et des dimensions d’interface. Il faut également définir la pression, les exigences de protection, l’électronique d’émission et de réception, le câble et le mode de raccordement.
