Distanz- und Füllstandsmessung im mittleren Bereich

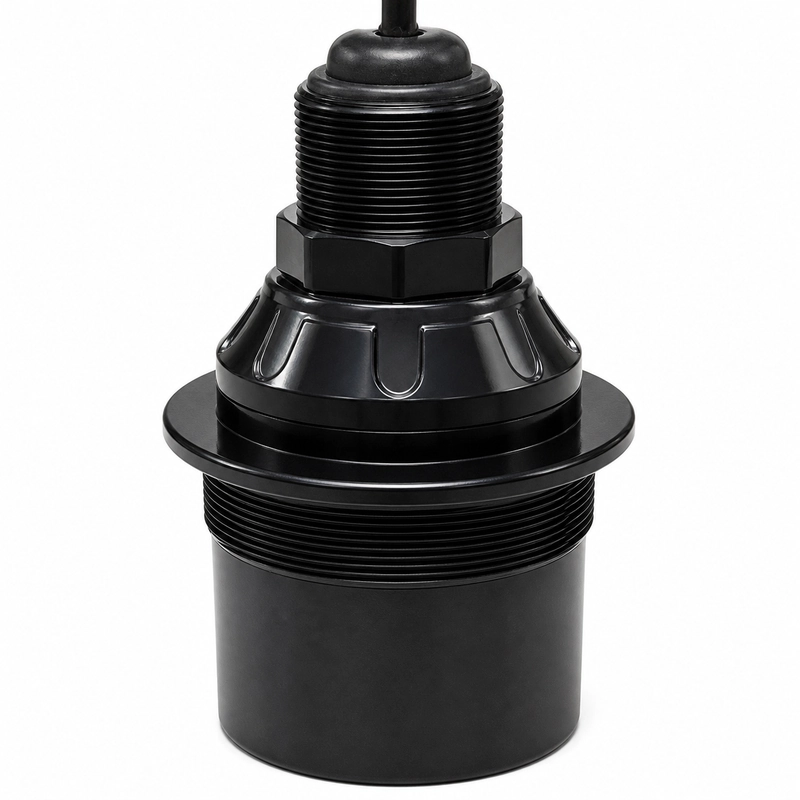

Der BBDM-40KR12M-B ist ein Luftultraschallwandler zur Distanzmessung mit einer Mittenfrequenz von 40 kHz und einem Referenzbereich von 0,5 bis 12 m. Sein spezifizierter Halbwertswinkel beträgt 10,1° bei -3 dB und ermöglicht gerichtete Messungen in Tanks und Behältern sowie an Industrieanlagen.
Das Modell besitzt die Schutzart IP68 und ist für Betriebstemperaturen von -40 bis +80 °C ausgelegt. Vorgesehene Anwendungen sind die Füllstandsmessung, Distanzmessungen an Industrieanlagen, der Kollisionsschutz für Fahrzeuge und Maschinen sowie die Sicherheits- und Bereichsüberwachung.
Elektrische, akustische und Umgebungsdaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-40KR12M-B |
| Mittenfrequenz | 40 kHz ±5% |
| Empfohlener Bereich | 0,5 bis 12 m |
| Minimale Impedanz | 200 Ohm ±20% |
| Kapazität | 3.200 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel bei -3 dB | 10,1° ±10% |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 1.160 g ±5%, mit 10 m ±0,3 m Kabel |
Optionen für den Öffnungswinkel
Beide dokumentierten Ausführungen arbeiten mit einer Mittenfrequenz von 40 kHz und einem empfohlenen Bereich von 0,5 bis 12 m. Verfügbar sind folgende Halbwertswinkel bei -3 dB:
- 10,1° ±10%
- 11,3° ±10%
Erforderliche Angaben für die Auswahl
Bei der Auswahl sind Betriebsmedium und Temperaturbereich, die erforderliche Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels sowie Einbauraum und Schnittstellenmaße zu berücksichtigen. Zusätzlich müssen Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Kabel und Anschlussart festgelegt werden.
