Medición de distancia y nivel a alcance medio

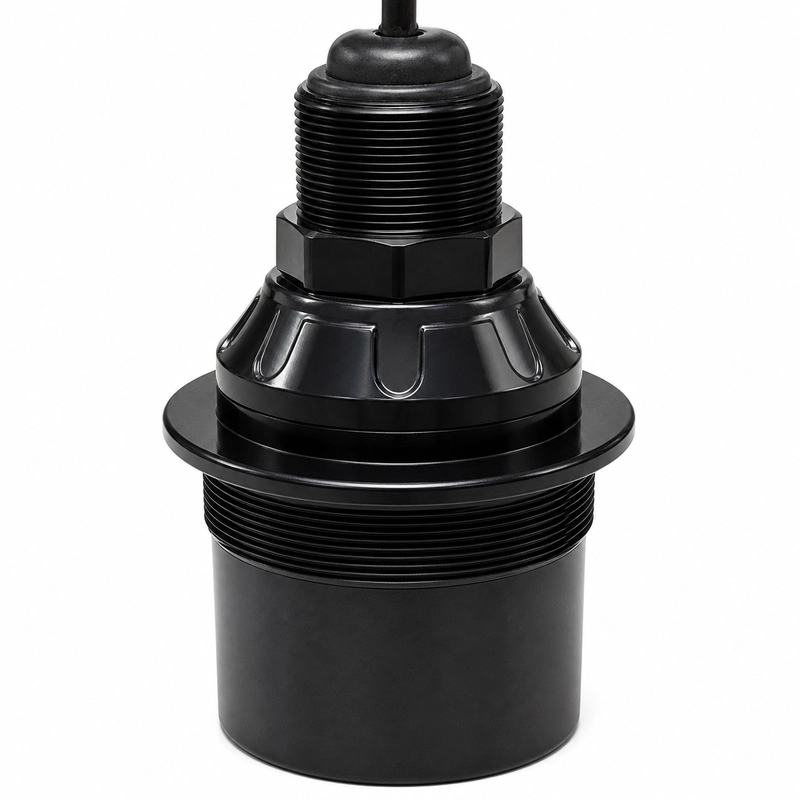

El BBDM-40KR12M-B es un transductor ultrasónico aéreo para medir distancias, con una frecuencia central de 40 kHz y un alcance de referencia de 0,5 a 12 m. Su ángulo de semipotencia especificado es de 10,1° a -3 dB, adecuado para mediciones dirigidas en tanques y depósitos, así como en equipos industriales.
El modelo cuenta con protección IP68 y trabaja entre -40 y +80 °C. Sus aplicaciones incluyen la medición de nivel, la medición de distancias en equipos industriales, la prevención de colisiones de vehículos y maquinaria, y la vigilancia de seguridad o de zonas.
Especificaciones eléctricas, acústicas y ambientales
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-40KR12M-B |
| Frecuencia central | 40 kHz ±5% |
| Alcance recomendado | 0,5 a 12 m |
| Impedancia mínima | 200 Ω ±20% |
| Capacitancia | 3.200 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ángulo de semipotencia a -3 dB | 10,1° ±10% |
| Montaje | Véase el plano de dimensiones |
| Grado de protección | IP68 |
| Peso | 1.160 g ±5%, con cable de 10 m ±0,3 m |
Opciones de configuración del haz
Las dos configuraciones documentadas mantienen una frecuencia central de 40 kHz y un alcance recomendado de 0,5 a 12 m. Los ángulos de semipotencia disponibles a -3 dB son:
- 10,1° ±10%
- 11,3° ±10%
Datos necesarios para la selección
La selección debe considerar el medio de trabajo y la temperatura, la distancia de medida o el trayecto acústico, el tamaño y el estado superficial del objetivo, el espacio de montaje y las dimensiones de la interfaz. También deben definirse la presión, los requisitos de protección, la electrónica de emisión y recepción, el cable y el método de conexión.
