Détection moyenne portée avec une couverture plus large

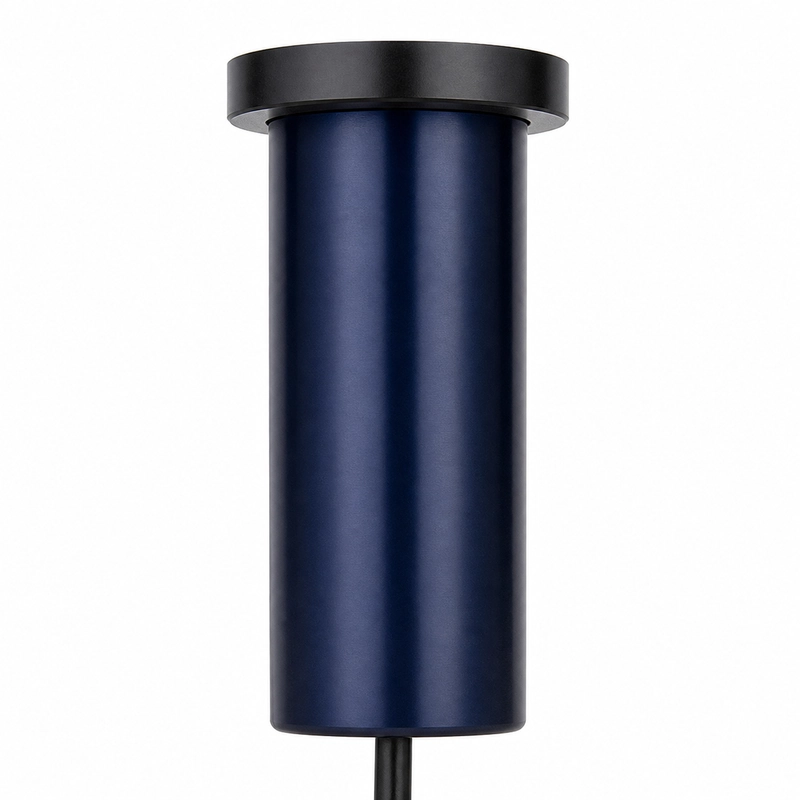

Le BBDM-29KR6M est un transducteur ultrasonique aérien présentant une fréquence centrale de 29 kHz et une portée indicative de 0,5 à 6 m. Il peut être étudié pour la mesure de niveau en cuve, la mesure de distance sur des équipements industriels, l’anticollision de véhicules et de machines, la sécurité et la surveillance de zones.
L’angle à mi-puissance spécifié à -3 dB est de 18,5 degrés +/-10%. Ce champ plus large augmente la zone exposée aux ultrasons, tandis que les structures et surfaces présentes dans le champ peuvent renvoyer des échos parasites.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-29KR6M |
| Fréquence centrale | 29 kHz +/-5% |
| Portée recommandée | 0,5-6 m |
| Impédance minimale | 2 800 ohm +/-20% |
| Capacité | 1 900 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 18,5 degrés +/-10% |
| Indice de protection | IP68 |
| Masse | 207 g |
| Longueur du câble | 22 cm |
Couverture et comportement à courte distance
La limite basse de la portée de référence est de 0,5 m. Sur les 6 m, les parois, protections et châssis présents dans le champ acoustique croissant peuvent générer des échos. Un champ large favorise la couverture d’une zone, tandis qu’une cible petite ou inclinée peut renvoyer moins d’énergie vers le récepteur.
Interface électrique
Les données d’interface électrique comprennent une impédance minimale de 2 800 ohm, une capacité de 1 900 pF à 1 kHz et une tension de crête limitée à moins de 1 500 Vpp.
