Mittlere Reichweite mit breiterer Abdeckung

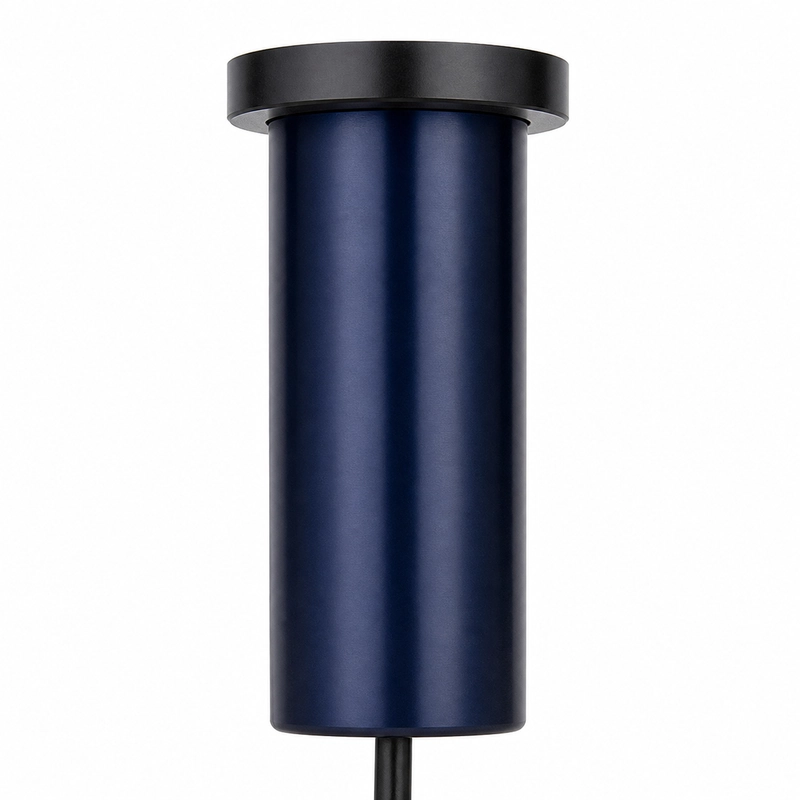

Der BBDM-29KR6M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 29 kHz und einem Referenzbereich von 0,5 bis 6 m. Er kommt für Füllstandsmessungen an Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung infrage.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 18,5 Grad +/-10%. Dieses breitere Feld vergrößert die beschallte Fläche, während Strukturen und Oberflächen im Schallfeld unerwünschte Echos liefern können.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-29KR6M |
| Mittenfrequenz | 29 kHz +/-5% |
| Empfohlener Messbereich | 0,5-6 m |
| Minimale Impedanz | 2.800 Ohm +/-20% |
| Kapazität | 1.900 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 18,5 Grad +/-10% |
| Schutzart | IP68 |
| Gewicht | 207 g |
| Kabellänge | 22 cm |
Abdeckung und Verhalten im Nahbereich
Die untere Grenze des Referenzbereichs beträgt 0,5 m. Über die 6 m können Behälterwände, Schutzvorrichtungen und Maschinenrahmen im wachsenden Schallfeld Echos erzeugen. Ein breites Feld unterstützt die Flächenabdeckung, während kleine oder geneigte Ziele weniger Energie zum Empfänger zurückwerfen können.
Elektrische Schnittstelle
Die elektrischen Schnittstellendaten umfassen eine Mindestimpedanz von 2.800 Ohm, eine Kapazität von 1.900 pF bei 1 kHz und eine Spitzenspannungsgrenze unter 1.500 Vpp.
