Detección de alcance medio con cobertura más amplia

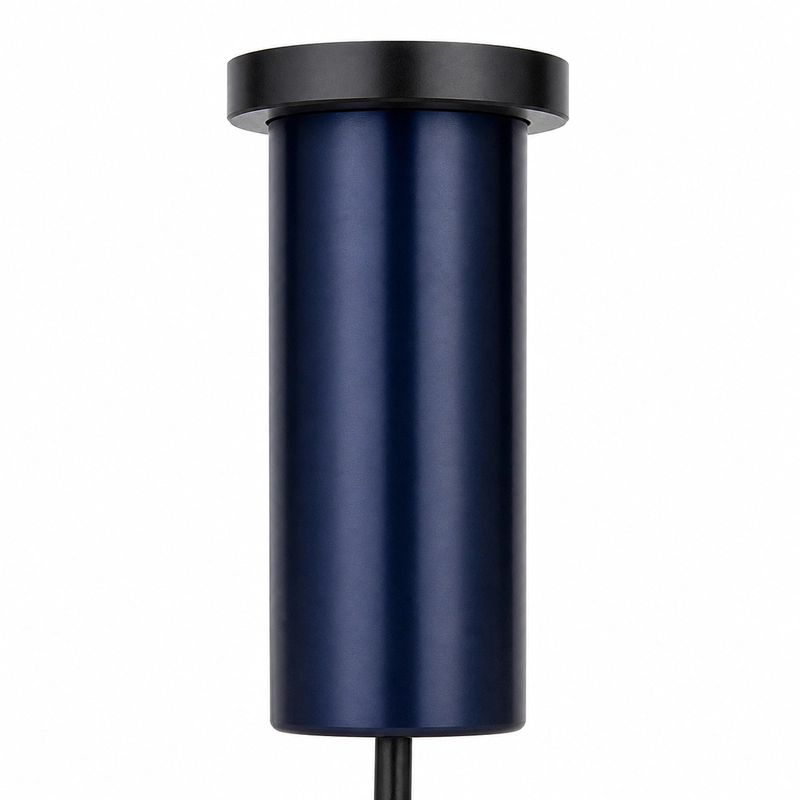

El BBDM-29KR6M es un transductor ultrasónico aéreo con una frecuencia central de 29 kHz y un alcance de referencia de 0,5 a 6 m. Puede evaluarse para medir el nivel en depósitos y recipientes, calcular distancias en equipos industriales, evitar colisiones de vehículos y maquinaria y supervisar áreas de seguridad.
El ángulo de media potencia especificado a -3 dB es de 18,5 grados +/-10%. Este campo más amplio aumenta el área expuesta a ultrasonidos, mientras que las estructuras y superficies dentro del campo pueden devolver ecos no deseados.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-29KR6M |
| Frecuencia central | 29 kHz +/-5% |
| Alcance recomendado | 0,5-6 m |
| Impedancia mínima | 2.800 ohm +/-20% |
| Capacitancia | 1.900 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 18,5 grados +/-10% |
| Grado de protección | IP68 |
| Peso | 207 g |
| Longitud del cable | 22 cm |
Cobertura y comportamiento a corta distancia
El límite inferior del alcance de referencia es de 0,5 m. A lo largo de los 6 m, las paredes, protecciones y bastidores dentro del campo acústico creciente pueden generar ecos. Un campo amplio favorece la cobertura de una zona, mientras que un objetivo pequeño o inclinado puede devolver menos energía al receptor.
Interfaz eléctrica
Los datos de interfaz eléctrica incluyen una impedancia mínima de 2.800 ohm, una capacitancia de 1.900 pF a 1 kHz y un límite de tensión de pico inferior a 1.500 Vpp.
