Détection compacte sur de courts trajets acoustiques

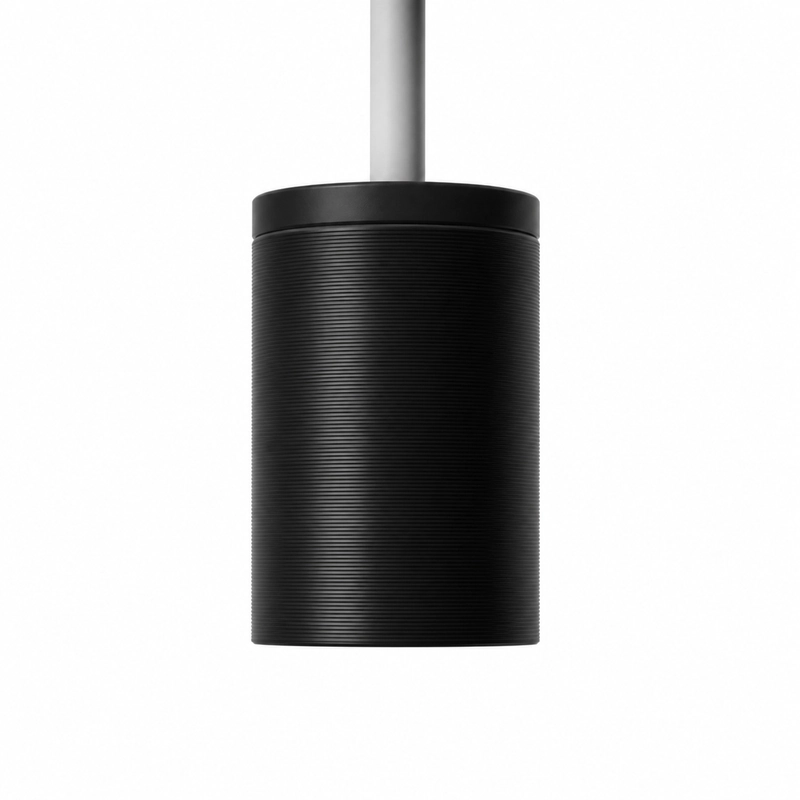

Le BBDM-200KR1P5M est un transducteur ultrasonique aérien destiné à la mesure de courte distance et à la détection de présence. Sa fréquence centrale de 200 kHz, sa portée indicative de 0,10 à 1,5 m et sa masse de 8 g conviennent aux ensembles d’automatisation compacts pour la proximité, le positionnement, le comptage ou la mesure de niveau.
L’angle à mi-puissance spécifié à -3 dB est de 8 degrés +/-10%. Ce champ étroit aide à circonscrire la zone cible, sous réserve d’un bon alignement entre l’axe du transducteur et la surface.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-200KR1P5M |
| Fréquence centrale | 200 kHz +/-5% |
| Portée recommandée | 0,10-1,5 m |
| Impédance minimale | 1 005 ohm +/-20% |
| Capacité | 730 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 750 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 8 degrés +/-10% |
| Indice de protection | IP68 |
| Masse | 8 g +/-5% avec câble de 22 cm |
Alignement de la cible et montage
Un faisceau étroit limite la couverture hors axe autant que les échos indésirables. Les dimensions, l’angle de surface et la tolérance de position de la cible doivent être évalués sur toute la course de l’équipement.
