Detección compacta en trayectos acústicos cortos

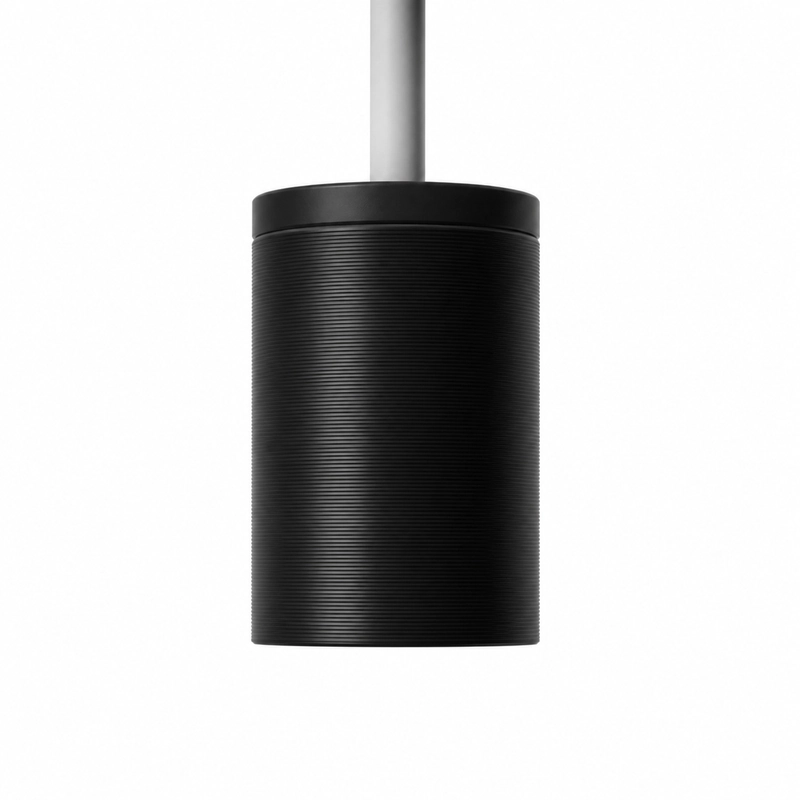

El BBDM-200KR1P5M es un transductor ultrasónico aéreo para medir distancias cortas y detectar presencia. Su frecuencia central de 200 kHz, alcance de referencia de 0,10 a 1,5 m y peso de 8 g se adaptan a conjuntos compactos de automatización para proximidad, posicionamiento, conteo o medición de nivel.
El ángulo de media potencia especificado a -3 dB es de 8 grados +/-10%. Este campo estrecho ayuda a delimitar la zona objetivo siempre que el eje del transductor y la superficie estén correctamente alineados.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-200KR1P5M |
| Frecuencia central | 200 kHz +/-5% |
| Alcance recomendado | 0,10-1,5 m |
| Impedancia mínima | 1.005 ohm +/-20% |
| Capacitancia | 730 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 750 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 8 grados +/-10% |
| Grado de protección | IP68 |
| Peso | 8 g +/-5% con cable de 22 cm |
Alineación del objetivo y montaje
Un haz estrecho reduce tanto la cobertura fuera de eje como los ecos no deseados. El tamaño, el ángulo superficial y la tolerancia de posición del objetivo deben evaluarse a lo largo de todo el movimiento del equipo.
