Kompakte Erfassung auf kurzen Schallwegen

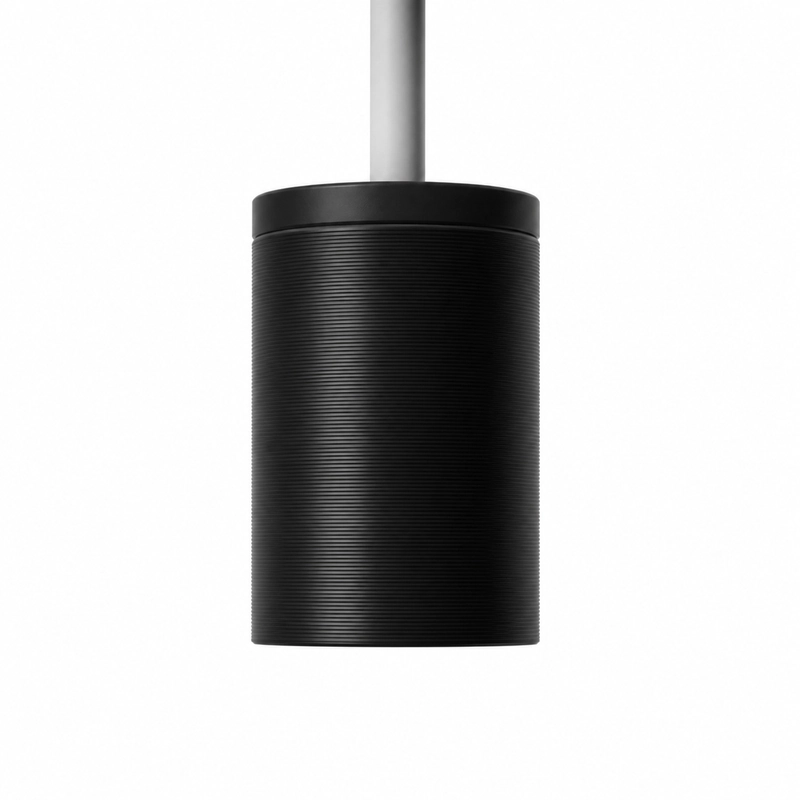

Der BBDM-200KR1P5M ist ein Luftultraschallwandler für kurze Messstrecken und die Anwesenheitserkennung. Mit 200 kHz Mittenfrequenz, einem Referenzbereich von 0,10 bis 1,5 m und einem Gewicht von 8 g eignet er sich für kompakte Automatisierungsbaugruppen zur Näherungserkennung, Positionierung, Zählung oder Füllstandsmessung.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 8 Grad +/-10%. Dieses schmale Feld kann den Zielbereich begrenzen, sofern Wandlerachse und Zieloberfläche richtig ausgerichtet sind.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-200KR1P5M |
| Mittenfrequenz | 200 kHz +/-5% |
| Empfohlener Messbereich | 0,10-1,5 m |
| Minimale Impedanz | 1.005 Ohm +/-20% |
| Kapazität | 730 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 750 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 8 Grad +/-10% |
| Schutzart | IP68 |
| Gewicht | 8 g +/-5% mit 22 cm Kabel |
Zielausrichtung und Montage
Ein schmaler Strahl verringert sowohl die außeraxiale Abdeckung als auch unerwünschte Echos. Zielgröße, Oberflächenwinkel und Positionstoleranz sind deshalb über den gesamten Bewegungsbereich der Anlage zu bewerten.
