Mesure longue portée avec montage fileté inférieur

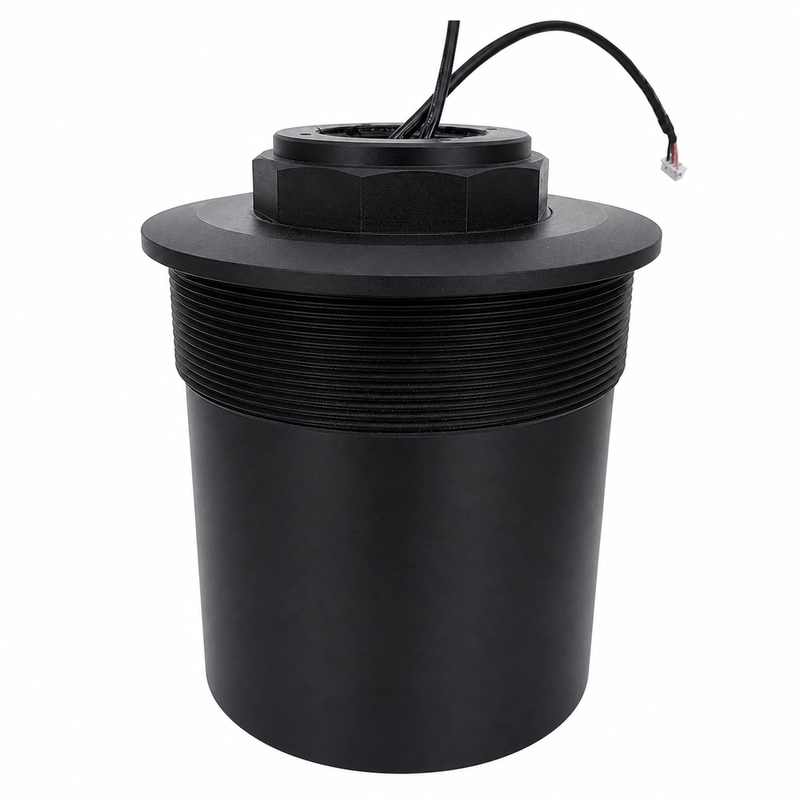

Le BBDM-17KR50M est un transducteur ultrasonique aérien présentant une fréquence centrale de 17 kHz et une portée indicative de 1,8 à 50 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
Cette version utilise un filetage inférieur M108 x 2. Son interface diffère de celle des modèles longue portée équipés d’un filetage supérieur de suspension distinct. La structure réceptrice doit donc être conçue à partir du plan coté correspondant.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-17KR50M |
| Fréquence centrale | 17 kHz +/-5% |
| Portée recommandée | 1,8-50 m |
| Impédance minimale | 1 500 ohm +/-20% |
| Capacité | 12 000 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 13 degrés +/-10% |
| Montage | Filetage inférieur M108 x 2 |
| Indice de protection | IP68 |
| Masse | 1 970 g +/-5% |
Trajet de l’écho à grande distance
L’angle à mi-puissance de 13 degrés aide à délimiter le champ acoustique principal, mais ne garantit pas le retour de toute cible à 50 m. La cible doit offrir une surface et une réflectivité suffisantes dans le faisceau. Les parois, les renforts internes, les poussières, les gradients de température et l’inclinaison du montage peuvent créer des échos concurrents ou réduire le signal reçu.
Vérifications mécaniques et électriques
Le support doit recevoir l’interface M108 x 2 et la masse de 1,97 kg du transducteur. Il faut confirmer l’orientation, le dégagement disponible, la pression et la température de service, le raccordement du câble et le trajet de mesure. L’électronique d’excitation-réception doit être adaptée à l’impédance minimale de 1 500 ohm, à la capacité de 12 000 pF et à la limite de tension de crête.
