Große Messdistanzen mit unterem Gewindeanschluss

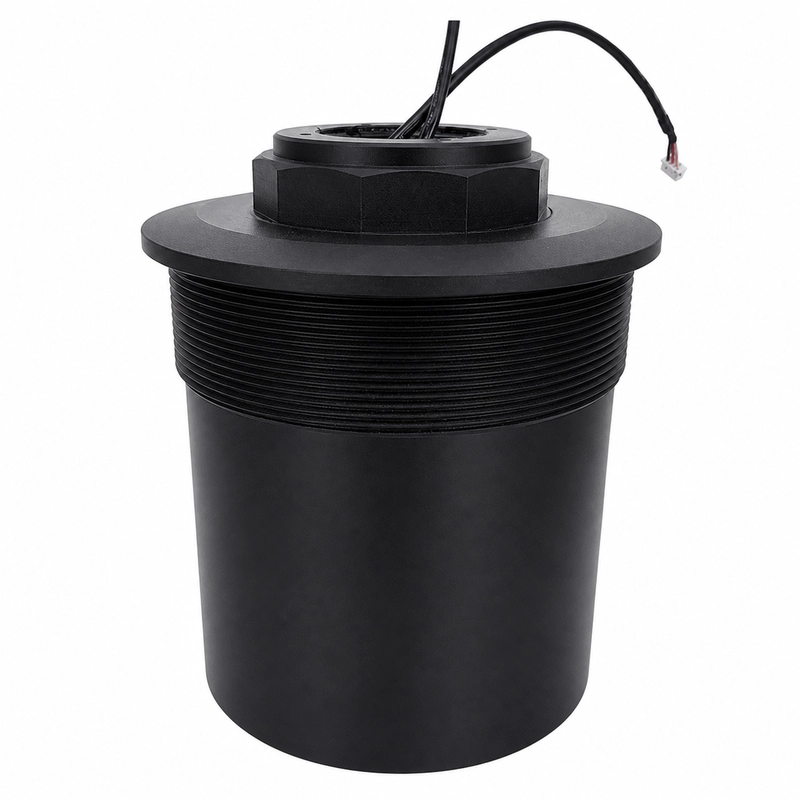

Der BBDM-17KR50M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 17 kHz und einem Referenzbereich von 1,8 bis 50 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weit entfernter Ziele infrage.
Diese Ausführung besitzt ein unteres Montagegewinde M108 x 2. Die Schnittstelle unterscheidet sich damit von Langstreckenmodellen mit einem zusätzlichen oberen Aufhängegewinde. Die aufnehmende Konstruktion ist deshalb anhand der zugehörigen Maßzeichnung auszulegen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-17KR50M |
| Mittenfrequenz | 17 kHz +/-5% |
| Empfohlener Messbereich | 1,8-50 m |
| Minimale Impedanz | 1.500 Ohm +/-20% |
| Kapazität | 12.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 13 Grad +/-10% |
| Montage | Unteres Gewinde M108 x 2 |
| Schutzart | IP68 |
| Gewicht | 1.970 g +/-5% |
Echoweg bei großer Entfernung
Der Halbwertswinkel von 13 Grad grenzt das Hauptschallfeld ein, gewährleistet aber nicht für jedes Ziel einen Rücklauf bei 50 m. Das Ziel muss innerhalb des Feldes eine ausreichende Fläche und akustische Reflexion bieten. Wände, innere Verstrebungen, Staub, Temperaturgradienten und eine geneigte Montage können konkurrierende Echos erzeugen oder das Empfangssignal abschwächen.
Mechanische und elektrische Prüfung
Die Tragkonstruktion muss die Schnittstelle M108 x 2 und die Wandlermasse von 1,97 kg aufnehmen. Zu klären sind Ausrichtung, verfügbarer Freiraum, Betriebsdruck und -temperatur, Kabelanschluss und erforderliche Messstrecke. Die Ansteuer- und Empfangselektronik ist auf 1.500 Ohm Mindestimpedanz, 12.000 pF Kapazität und die Spitzenspannungsgrenze abzustimmen.
