Medición de largo alcance con montaje roscado inferior

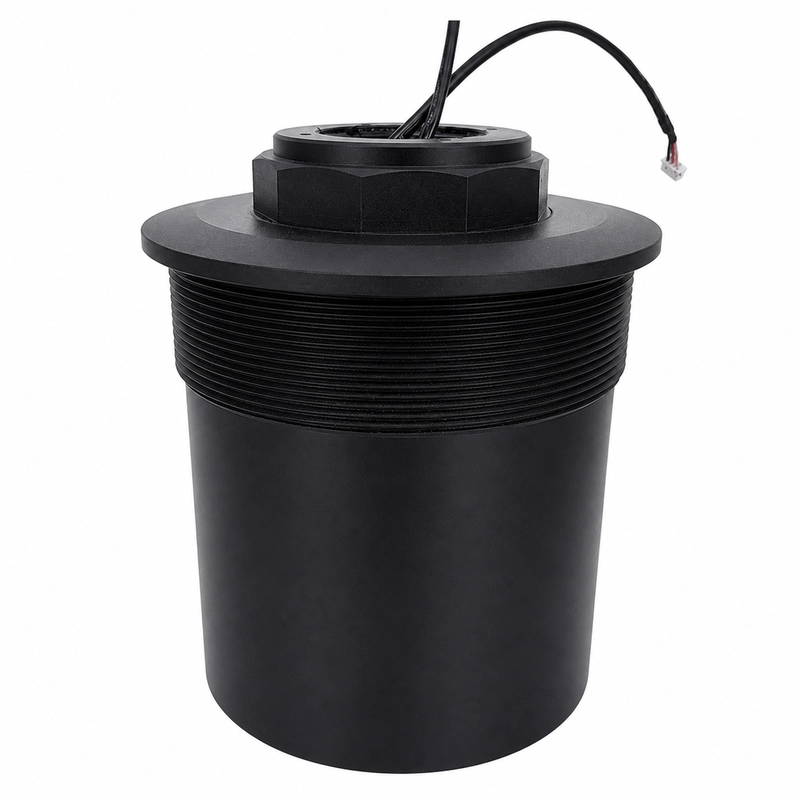

El BBDM-17KR50M es un transductor ultrasónico aéreo con una frecuencia central de 17 kHz y un alcance de referencia de 1,8 a 50 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
Esta versión utiliza una rosca inferior M108 x 2. Su interfaz de montaje la diferencia de los modelos de largo alcance que incorporan otra rosca superior de suspensión, por lo que la estructura receptora debe diseñarse según el plano dimensional correspondiente.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-17KR50M |
| Frecuencia central | 17 kHz +/-5% |
| Alcance recomendado | 1,8-50 m |
| Impedancia mínima | 1.500 ohm +/-20% |
| Capacitancia | 12.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 13 grados +/-10% |
| Montaje | Rosca inferior M108 x 2 |
| Grado de protección | IP68 |
| Peso | 1.970 g +/-5% |
Trayecto del eco a gran distancia
El ángulo de media potencia de 13 grados ayuda a delimitar el campo acústico principal, pero no garantiza el retorno de cualquier objetivo a 50 m. El objetivo debe ofrecer suficiente superficie y reflectividad dentro del haz. Las paredes, los refuerzos internos, el polvo, los gradientes de temperatura y la inclinación del montaje pueden crear ecos competidores o reducir la señal recibida.
Comprobaciones mecánicas y eléctricas
El soporte debe admitir la interfaz M108 x 2 y la masa de 1,97 kg del transductor. Deben confirmarse la orientación, el espacio libre, la presión y la temperatura de trabajo, la conexión del cable y el trayecto requerido. La electrónica de excitación y recepción debe adaptarse a la impedancia mínima de 1.500 ohm, la capacitancia de 12.000 pF y el límite de tensión de pico.
