产品概述

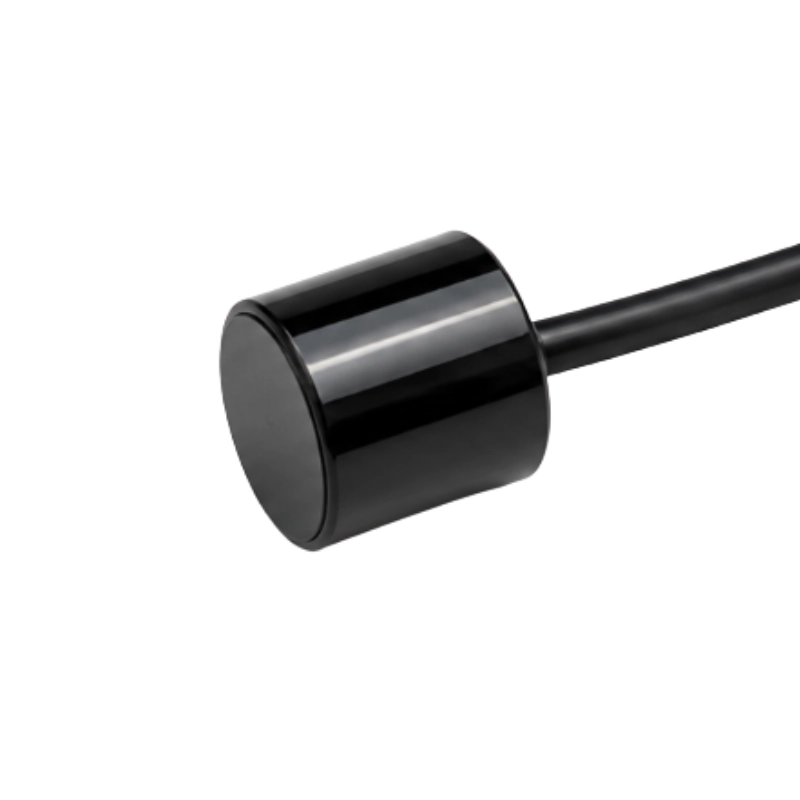

BBUA-H100K 是一款用于水下声学接收的 5–100 kHz 宽带水听器，内置 40 dB 前置放大器，采用全向接收设计。其频率上限达到 100 kHz，适用于海洋油气勘探、海底测绘、管道泄漏检测、地质勘探和其他水下声学监测场景。
主要特点
- 5–100 kHz 宽带响应
- 声压灵敏度：-180 ±1.0 dB re 1 V/µPa
- 标称电压灵敏度：1 mV/Pa
- 内置 40 dB 前置放大器
- 全向接收
- 动态范围：±1000 Pa
- 非线性：<0.1%
- 工作深度：<100 m
- 工作温度：-40–85 °C
典型应用
- 海洋油气勘探
- 海底测绘
- 管道泄漏检测
- 地质勘探
- 海洋养殖
- 水下声学监测
技术参数
| 参数 | 规格 |
|---|---|
| 型号 | BBUA-H100K |
| 工作频率范围 | 5–100 kHz |
| 动态范围 | ±1000 Pa |
| 声压灵敏度 | -180 ±1.0 dB re 1 V/µPa |
| 频率响应 | -180 ±1.0 dB re 1 V/µPa |
| 标称电压灵敏度 | 1 mV/Pa |
| 温度引起的灵敏度变化 | <0.01%/°C |
| 非线性 | <0.1% |
| 噪声分辨率 | 约 60 dB re µPa/√Hz |
| 内置电压增益 | 40 dB |
| 输出摆幅 | 1 Vppk |
| 电流消耗 | 4 mA |
| 绝缘电阻 | >50 GΩ |
| 指向性 | 全向 |
| 运行深度 | <100 m |
| 工作温度 | -40–85 °C |
绝对最大额定值
| 参数 | 最大额定值 |
|---|---|
| 供应电压 | 20 V |
| 存储温度 | -40–100 °C |
| 最大工作深度 | 100 m |
| 生存深度 | 400 m |
引脚定义
| 引脚 | 颜色 | 功能 |
|---|---|---|
| Pin 1 | 黄色 | Output |
| Pin 2 | 红色 | VDD |
| Pin 3 | 黑色 | GND |
测试条件
- 环境温度：25 °C
- VDD：8 V
- GND：0 V
尺寸说明
原始资料中的尺寸和重量字段排版存在异常，无法可靠确认完整封装尺寸及重量，因此本页面暂不提供正式尺寸与重量数据。
