Présentation du produit

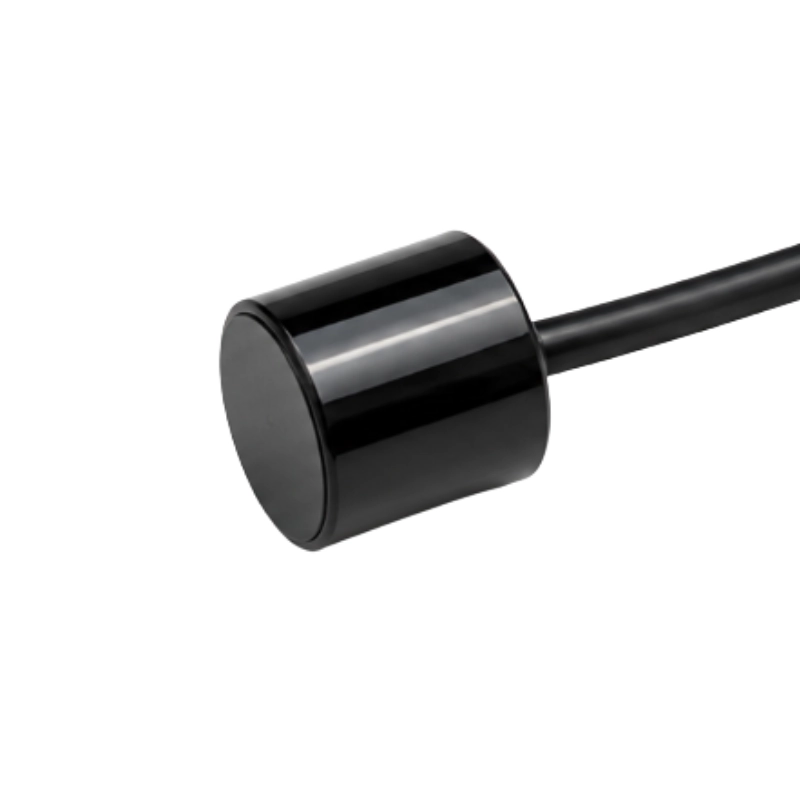

Le BBUA-H100K est un hydrophone large bande de 5 à 100 kHz destiné à la réception acoustique sous-marine. Il intègre un préamplificateur de 40 dB et offre une réponse omnidirectionnelle. Sa limite supérieure de fréquence de 100 kHz convient à l’exploration pétrolière et gazière marine, à la cartographie des fonds, à la détection de fuites, à la prospection géologique et à la surveillance acoustique sous-marine.
Caractéristiques principales
- Réponse large bande de 5 à 100 kHz
- Sensibilité à la pression acoustique : -180 ±1,0 dB re 1 V/µPa
- Sensibilité nominale en tension : 1 mV/Pa
- Préamplificateur intégré de 40 dB
- Réponse omnidirectionnelle
- Plage dynamique : ±1000 Pa
- Non-linéarité : <0,1 %
- Profondeur de service : <100 m
- Température de service : -40 à 85 °C
Applications typiques
- Exploration pétrolière et gazière marine
- Cartographie des fonds marins
- Détection de fuites de canalisations
- Prospection géologique
- Aquaculture marine
- Surveillance acoustique sous-marine
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBUA-H100K |
| Plage de fréquences | 5–100 kHz |
| Plage dynamique | ±1000 Pa |
| Sensibilité à la pression acoustique | -180 ±1,0 dB re 1 V/µPa |
| Réponse en fréquence | -180 ±1,0 dB re 1 V/µPa |
| Sensibilité nominale en tension | 1 mV/Pa |
| Variation de sensibilité avec la température | <0,01 %/°C |
| Non-linéarité | <0,1 % |
| Résolution de bruit | Environ 60 dB re µPa/√Hz |
| Gain interne en tension | 40 dB |
| Amplitude de sortie | 1 Vppk |
| Consommation | 4 mA |
| Résistance d’isolement | >50 GΩ |
| Directivité | Omnidirectionnelle |
| Profondeur de service | <100 m |
| Température de service | -40 à 85 °C |
Valeurs maximales absolues
| Paramètre | Valeur maximale |
|---|---|
| Tension d’alimentation | 20 V |
| Température de stockage | -40 à 100 °C |
| Profondeur maximale de fonctionnement | 100 m |
| Profondeur de survie | 400 m |
Configuration des broches
| Broche | Couleur | Fonction |
|---|---|---|
| Broche 1 | Jaune | Sortie |
| Broche 2 | Rouge | VDD |
| Broche 3 | Noir | GND |
Conditions d’essai
- Température ambiante : 25 °C
- VDD : 8 V
- GND : 0 V
Remarque sur les dimensions
Les champs relatifs aux dimensions et à la masse dans le document source présentent des incohérences internes. Aucune dimension formelle ni masse n’est donc publiée ici dans l’attente d’une confirmation.
