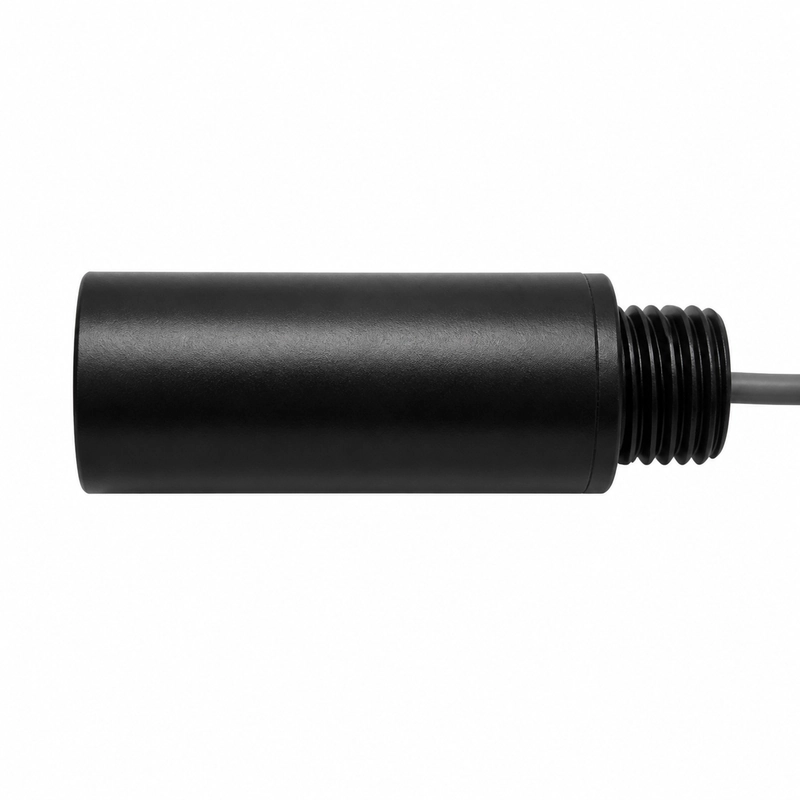

BBUA-C 系列水下超声通信与定位换能器

BBUA-C 系列水下超声通信与定位换能器

面向水下通信与定位的五种频率配置

BBUA-C 系列提供 35 kHz、40 kHz、55 kHz、63 kHz 和 80 kHz 超声波换能器，用于水下通信链路、定位信标、水下机器人通信和水声组网。

所有配置的工作压力均不超过 10 kgf 或 1 MPa，防护等级为 IP68。电气与环境参数随频率而变，应按同一行选择完整配置。

电气与环境配置

中心频率 最小阻抗 电容量 工作温度
35 kHz ±5% 500 Ω ±20% 6,000 pF ±20%（1 kHz） -40～+80℃
40 kHz ±5% 750 Ω ±20% 3,800 pF ±20%（1 kHz） -40～+80℃
55 kHz ±5% 40 Ω ±20% 15,000 pF ±20%（1 kHz） -10～+40℃
63 kHz ±5% 20 Ω ±20% 24,000 pF ±20%（1 kHz） -10～+40℃
80 kHz ±5% 30 Ω ±20% 24,000 pF ±20%（1 kHz） -10～+40℃

峰值电压配置

中心频率 峰值电压
35 kHz ±5% 低于 1,000 Vpp
40 kHz ±5% 低于 450 Vpp
55 kHz ±5% 低于 225 Vpp
80 kHz ±5% 低于 260 Vpp

声场配置

中心频率 -3 dB 半功率角
35 kHz ±5% 38.9° ±10%
40 kHz ±5% 72.6° ±10%
中心频率 声场 参考量程
55 kHz ±5% 水平无方向性 20 m
63 kHz ±5% 水平无方向性 30 m
80 kHz ±5% 水平无方向性 30 m

应用场景

  • 水下通信链路
  • 水下定位信标
  • 水下机器人通信
  • 水声组网
