Fünf Frequenzen für Unterwasserkommunikation und Ortung

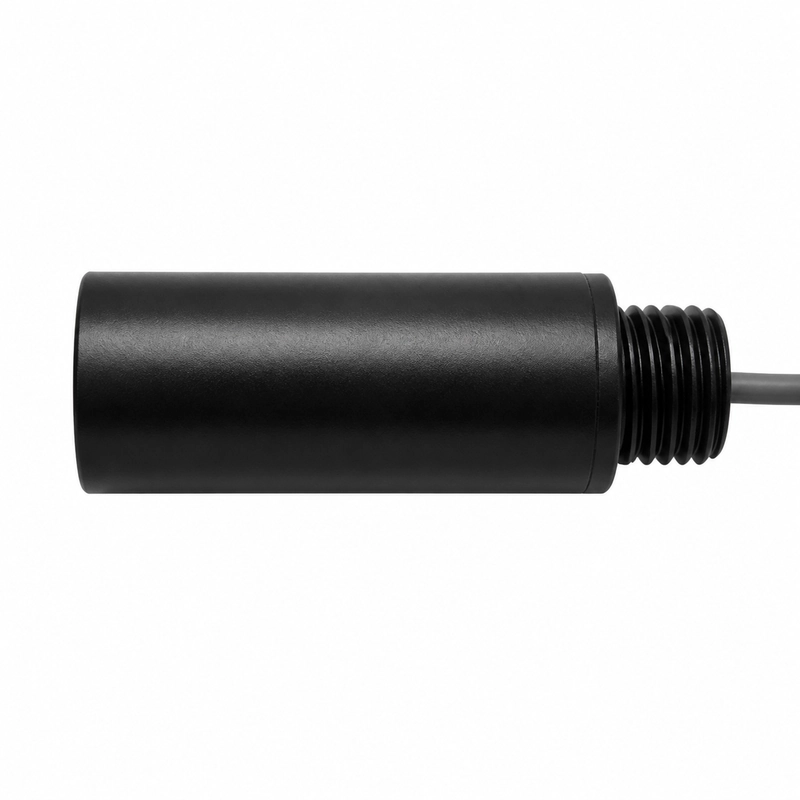

Die Serie BBUA-C bietet Wandler mit 35 kHz, 40 kHz, 55 kHz, 63 kHz und 80 kHz für Unterwasserverbindungen, Ortungsbaken, die Kommunikation mit Unterwasserrobotern und akustische Netzwerke.
Alle Konfigurationen sind für einen Druck bis 10 kgf oder 1 MPa ausgelegt und besitzen Schutzart IP68. Elektrische und umgebungsbezogene Werte unterscheiden sich je Frequenz und sind als vollständige Tabellenzeile auszuwählen.
Elektrische und umgebungsbezogene Konfigurationen
| Mittenfrequenz | Minimale Impedanz | Kapazität | Betriebstemperatur |
|---|---|---|---|
| 35 kHz ±5 % | 500 Ω ±20 % | 6.000 pF ±20 % bei 1 kHz | -40 bis +80 °C |
| 40 kHz ±5 % | 750 Ω ±20 % | 3.800 pF ±20 % bei 1 kHz | -40 bis +80 °C |
| 55 kHz ±5 % | 40 Ω ±20 % | 15.000 pF ±20 % bei 1 kHz | -10 bis +40 °C |
| 63 kHz ±5 % | 20 Ω ±20 % | 24.000 pF ±20 % bei 1 kHz | -10 bis +40 °C |
| 80 kHz ±5 % | 30 Ω ±20 % | 24.000 pF ±20 % bei 1 kHz | -10 bis +40 °C |
Spitzenspannungskonfigurationen
| Mittenfrequenz | Spitzenspannung |
|---|---|
| 35 kHz ±5 % | Unter 1.000 Vpp |
| 40 kHz ±5 % | Unter 450 Vpp |
| 55 kHz ±5 % | Unter 225 Vpp |
| 80 kHz ±5 % | Unter 260 Vpp |
Schallfeldkonfigurationen
| Mittenfrequenz | Halbwertswinkel bei -3 dB |
|---|---|
| 35 kHz ±5 % | 38,9° ±10 % |
| 40 kHz ±5 % | 72,6° ±10 % |
| Mittenfrequenz | Schallfeld | Referenzreichweite |
|---|---|---|
| 55 kHz ±5 % | Horizontal omnidirektional | 20 m |
| 63 kHz ±5 % | Horizontal omnidirektional | 30 m |
| 80 kHz ±5 % | Horizontal omnidirektional | 30 m |
Anwendungen
- Unterwasser-Kommunikationsverbindungen
- Unterwasser-Ortungsbaken
- Kommunikation mit Unterwasserrobotern
- Akustische Unterwassernetzwerke
