Cinq fréquences pour la communication et le positionnement sous-marins

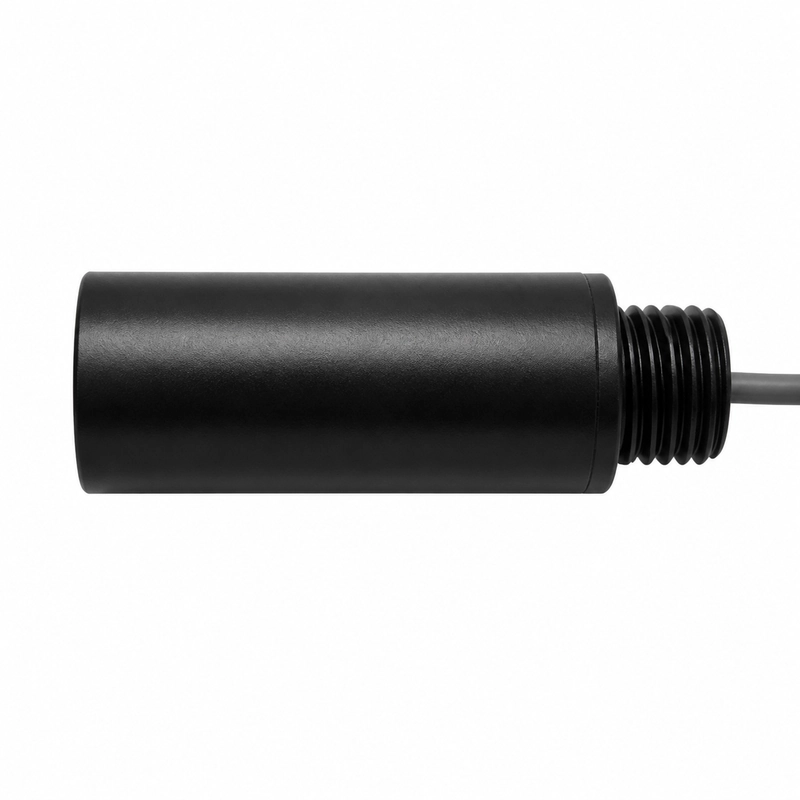

La série BBUA-C propose des transducteurs de 35 kHz, 40 kHz, 55 kHz, 63 kHz et 80 kHz pour les liaisons sous-marines, les balises de positionnement, la communication avec les robots sous-marins et les réseaux acoustiques.
Toutes les configurations admettent une pression maximale de 10 kgf ou 1 MPa et offrent un indice IP68. Les paramètres électriques et environnementaux varient avec la fréquence et doivent être choisis par ligne complète.
Configurations électriques et environnementales
| Fréquence centrale | Impédance minimale | Capacité | Température de fonctionnement |
|---|---|---|---|
| 35 kHz ±5 % | 500 Ω ±20 % | 6 000 pF ±20 % à 1 kHz | -40 à +80 °C |
| 40 kHz ±5 % | 750 Ω ±20 % | 3 800 pF ±20 % à 1 kHz | -40 à +80 °C |
| 55 kHz ±5 % | 40 Ω ±20 % | 15 000 pF ±20 % à 1 kHz | -10 à +40 °C |
| 63 kHz ±5 % | 20 Ω ±20 % | 24 000 pF ±20 % à 1 kHz | -10 à +40 °C |
| 80 kHz ±5 % | 30 Ω ±20 % | 24 000 pF ±20 % à 1 kHz | -10 à +40 °C |
Configurations de tension de crête
| Fréquence centrale | Tension de crête |
|---|---|
| 35 kHz ±5 % | Inférieure à 1 000 Vpp |
| 40 kHz ±5 % | Inférieure à 450 Vpp |
| 55 kHz ±5 % | Inférieure à 225 Vpp |
| 80 kHz ±5 % | Inférieure à 260 Vpp |
Configurations du champ acoustique
| Fréquence centrale | Angle à mi-puissance à -3 dB |
|---|---|
| 35 kHz ±5 % | 38,9° ±10 % |
| 40 kHz ±5 % | 72,6° ±10 % |
| Fréquence centrale | Champ acoustique | Portée de référence |
|---|---|---|
| 55 kHz ±5 % | Omnidirectionnel dans le plan horizontal | 20 m |
| 63 kHz ±5 % | Omnidirectionnel dans le plan horizontal | 30 m |
| 80 kHz ±5 % | Omnidirectionnel dans le plan horizontal | 30 m |
Applications
- Liaisons de communication sous-marines
- Balises de positionnement sous-marines
- Communication avec les robots sous-marins
- Réseaux acoustiques sous-marins
