BBDM-2M-LS 超声波液位开关换能器

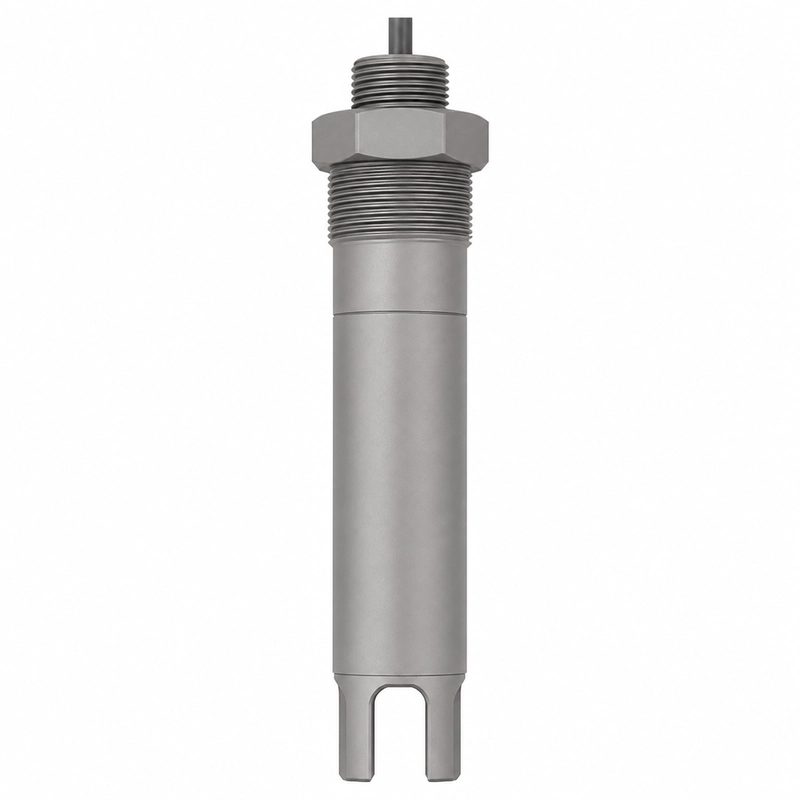

带螺纹安装段和叉形感测端的 BBDM-2M-LS 超声波液位开关换能器

用于液位状态检测的超声波开关换能器

BBDM-2M-LS 是一款中心频率为 2 MHz 的超声波液位开关换能器,适用于容器高低液位报警、有液或无液检测、泵保护以及工业设备液位控制。

主要技术参数

参数 技术指标
型号 BBDM-2M-LS
中心频率 2 MHz ±5%
最小阻抗 200 Ω ±20%
电容量 2,500 pF ±20%(1 kHz)
工作电压 峰值电压 <300 Vpp
工作温度 -40~+80℃
工作压力 ≤10 kgf 或 1 MPa
外壳材质
防护等级 IP68

应用领域

  • 容器高低液位报警
  • 有液或无液检测
  • 泵保护
  • 工业设备液位控制

选型与电气集成

选型时应综合考虑工作介质和温度范围、所需测量距离或声程、目标尺寸与表面状态、可用安装空间、工作压力、防护要求以及驱动接收电路。

配套电路应依据规定的最小阻抗、电容量和工作峰值电压进行设计。
