Détection ultrasonore de seuil de liquide

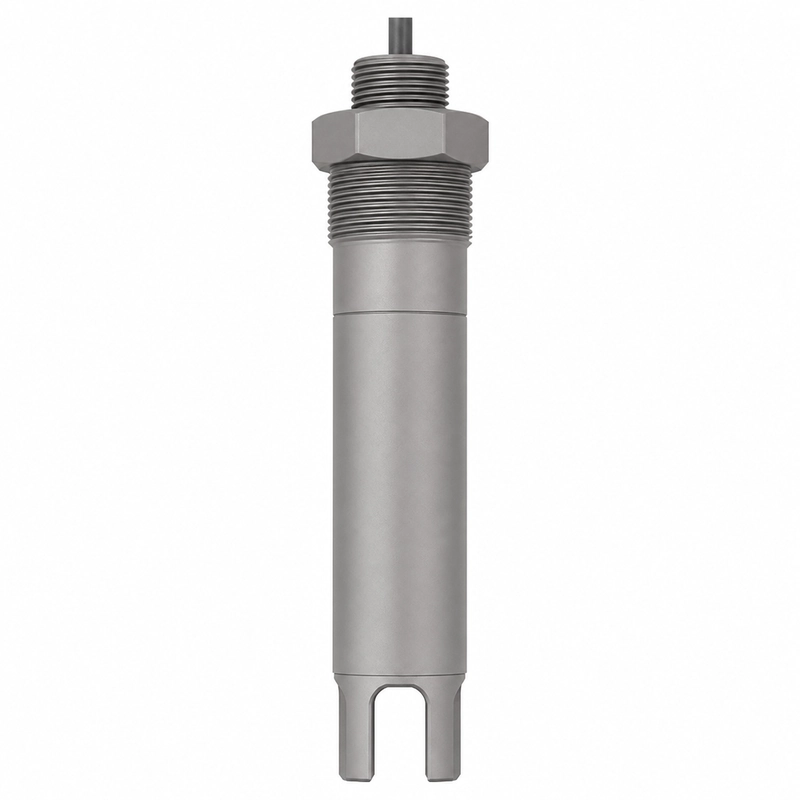

Le BBDM-2M-LS est un transducteur de 2 MHz destiné aux détecteurs ultrasonores de niveau liquide. Il convient aux alarmes de niveau haut et bas, à la détection de présence ou d’absence de liquide, à la protection des pompes et à la commande de niveau dans les équipements industriels.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-2M-LS |
| Fréquence centrale | 2 MHz ±5 % |
| Impédance minimale | 200 Ω ±20 % |
| Capacité | 2 500 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Matériau du boîtier | Aluminium |
| Indice de protection | IP68 |
Applications
- Alarmes de niveau haut et bas dans les réservoirs
- Détection de présence ou d’absence de liquide
- Protection des pompes
- Commande de niveau dans les équipements industriels
Sélection et intégration électrique
La sélection doit tenir compte du milieu et de la plage de température de fonctionnement, de la distance de mesure ou du trajet acoustique requis, de la taille et de l’état de surface de la cible, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
L’électronique associée doit être conçue en fonction de l’impédance minimale, de la capacité et de la tension de crête spécifiées.
