Detección ultrasónica de nivel de líquido

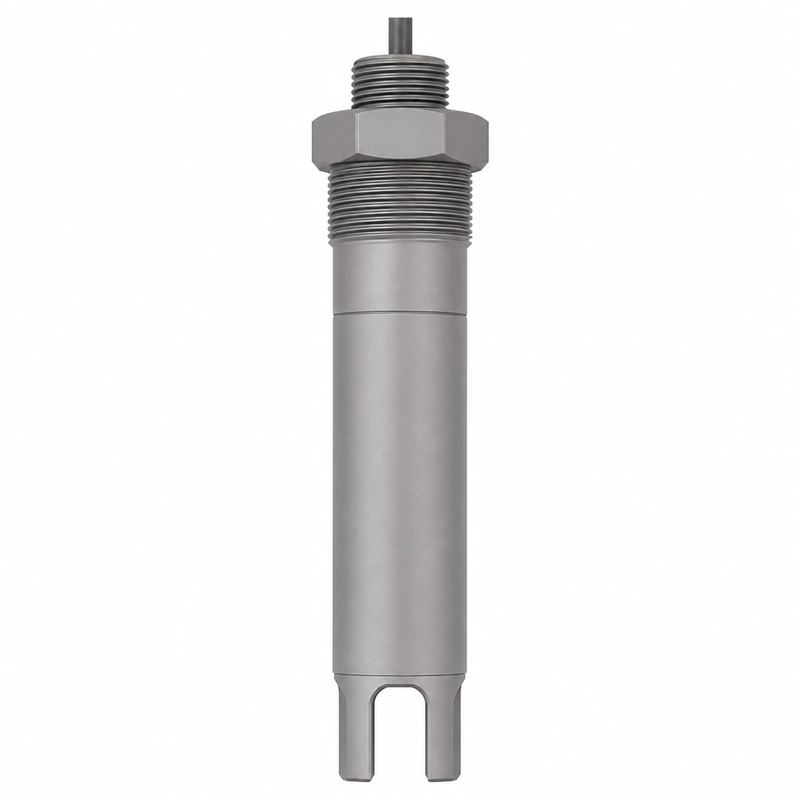

El BBDM-2M-LS es un transductor de 2 MHz para interruptores ultrasónicos de nivel de líquido. Se utiliza en alarmas de nivel alto y bajo, detección de presencia o ausencia de líquido, protección de bombas y control de nivel en equipos industriales.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-2M-LS |
| Frecuencia central | 2 MHz ±5 % |
| Impedancia mínima | 200 Ω ±20 % |
| Capacitancia | 2.500 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Material de la carcasa | Aluminio |
| Grado de protección | IP68 |
Aplicaciones
- Alarmas de nivel alto y bajo en depósitos
- Detección de presencia o ausencia de líquido
- Protección de bombas
- Control de nivel en equipos industriales
Selección e integración eléctrica
La selección debe considerar el medio y el intervalo de temperatura de trabajo, la distancia de medición o el trayecto acústico requerido, el tamaño y el estado superficial del objetivo, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
La electrónica asociada debe diseñarse de acuerdo con la impedancia mínima, la capacitancia y la tensión de pico especificadas.
