用于空气中短距离检测的 100 kHz 换能器
BBDM-100KR1P5M 是一款用于空气中短距离测距与目标检测的超声波换能器。其中心频率为 100 kHz，参考量程为 0.15-1.5 m，适合自动化设备中的接近检测、短距离定位、计数与目标检测，也可用于紧凑型液位测量。

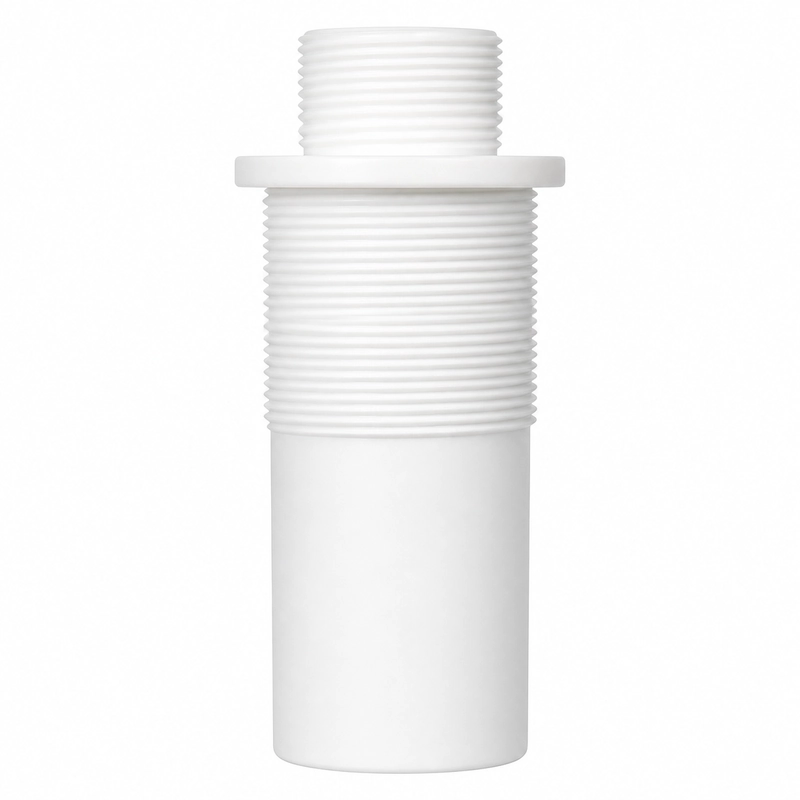

该型号采用聚四氟乙烯（PTFE）外壳，防护等级为 IP68，规定压力上限为 0.3 MPa。配 10 m 线缆时，产品重量为 570 g +/-5%，适用于重视外壳材质、密封防护和长距离布线的设备集成。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-100KR1P5M |
| 中心频率 | 100 kHz +/-5% |
| 建议量程 | 0.15-1.5 m |
| 最小阻抗 | 1,300 ohm +/-20% |
| 电容量 | 2,000 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 800 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 外壳材质 | 聚四氟乙烯（PTFE） |
| 防护等级 | IP68 |
| 重量 | 570 g +/-5%（线长 10 m） |
适用场景
- 自动化设备接近检测
- 短距离定位
- 计数与目标检测
- 紧凑型液位测量
资料中的量程为参考值，并不代表对所有目标物都能达到相同距离。目标尺寸、表面角度与声反射特性、空气环境以及驱动和接收电路都会影响实际可用量程。
