Abstandserfassung in Luft bei 100 kHz

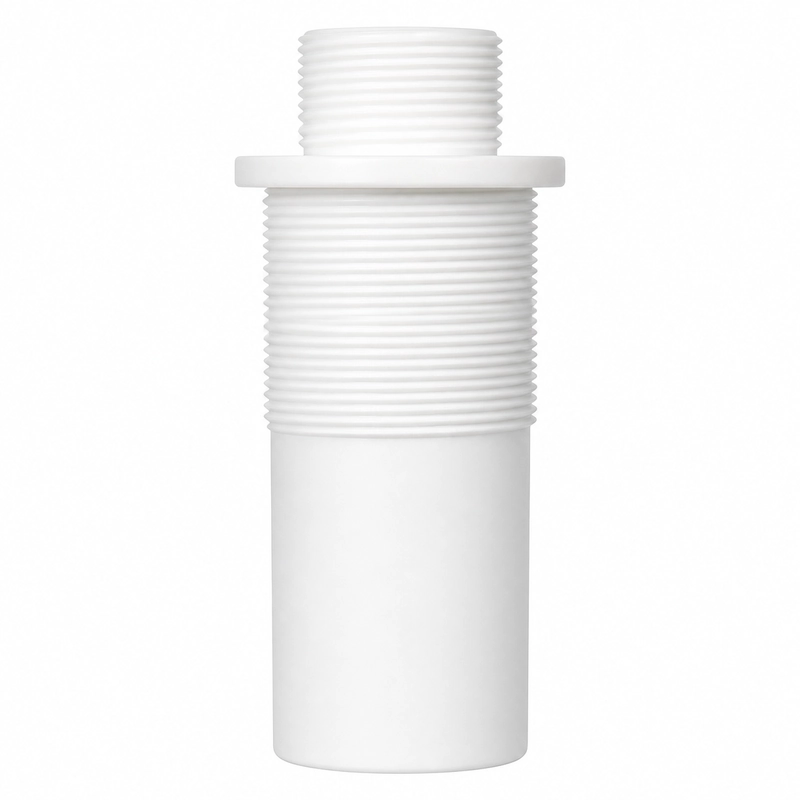

Der BBDM-100KR1P5M ist ein Luftultraschallwandler für kurze Messstrecken und die Anwesenheitserkennung. Mit einer Mittenfrequenz von 100 kHz und einem Referenzbereich von 0,15 bis 1,5 m eignet er sich für die Näherungserkennung, die Positionierung auf kurzer Distanz, das Zählen von Objekten und kompakte Füllstandsmessungen.
Das PTFE-Gehäuse, die Schutzart IP68 und die angegebene Druckgrenze von 0,3 MPa sind für Integrationen relevant, bei denen Gehäusewerkstoff und Abdichtung berücksichtigt werden müssen. In der Ausführung mit 10 m Kabel beträgt das Gewicht 570 g +/-5%.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-100KR1P5M |
| Mittenfrequenz | 100 kHz +/-5% |
| Empfohlener Messbereich | 0,15-1,5 m |
| Minimale Impedanz | 1.300 Ohm +/-20% |
| Kapazität | 2.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 800 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | PTFE |
| Schutzart | IP68 |
| Gewicht | 570 g +/-5% mit 10 m Kabel |
Geeignete Anwendungen
- Näherungserkennung in automatisierten Anlagen
- Positionierung auf kurzer Distanz
- Zähl- und Objekterfassung
- Füllstandsmessung bei begrenztem Bauraum
Der angegebene Messbereich ist ein Referenzwert und keine Zusicherung für jedes Zielobjekt. Größe, Winkel und akustisches Reflexionsverhalten des Ziels, die Luftbedingungen sowie die Sende- und Empfangselektronik beeinflussen die tatsächlich nutzbare Reichweite.
