Comutação ultrassônica para detecção de nível de líquido

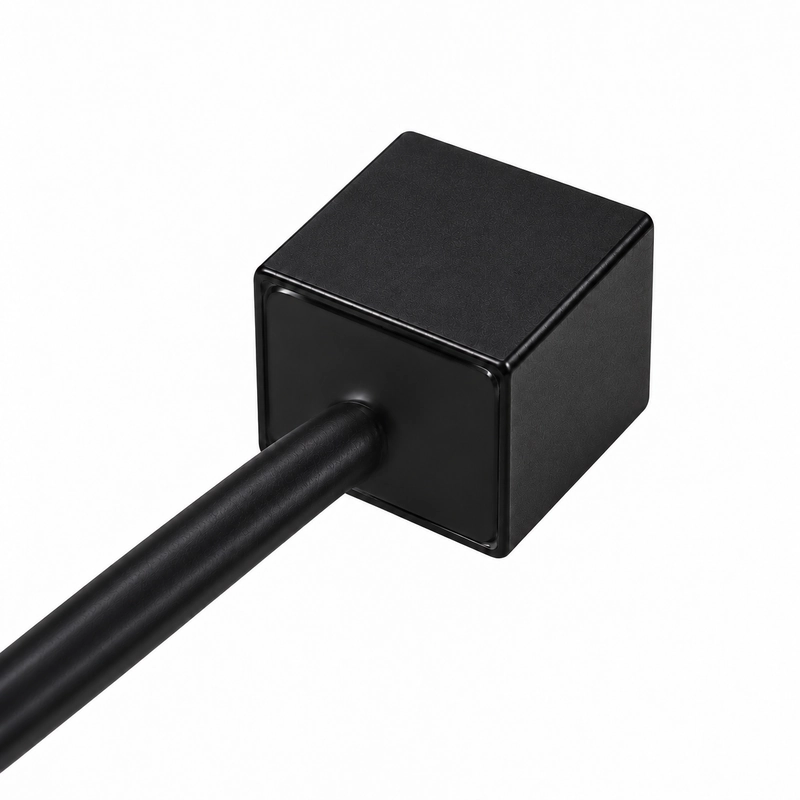

O BBDM-3M-LS é um transdutor para chave ultrassônica de nível de líquido, com frequência de 3 MHz, destinado a funções discretas de nível de líquido. Suas aplicações incluem alarmes de nível alto e baixo, detecção da presença ou ausência de líquido, proteção de bombas e controle de nível em equipamentos industriais.
Especificações elétricas e operacionais
| Parâmetro | Especificação |
|---|---|
| Modelo | BBDM-3M-LS |
| Frequência central | 3 MHz ±5% |
| Impedância mínima | 450 Ω ±20% |
| Capacitância | 520 pF ±20% a 1 kHz |
| Tensão de operação | Tensão de pico <100 Vpp |
| Temperatura de operação | -20 a +60°C |
| Pressão admissível | ≤10 kgf ou 1 MPa |
| Grau de proteção | IP68 |
Aplicações
- Alarmes de nível alto e baixo de líquido em reservatórios
- Detecção da presença ou ausência de líquido
- Proteção de bombas
- Controle de nível em equipamentos industriais
Seleção e integração elétrica
A seleção deve considerar o meio e a temperatura de operação, a distância de medição ou o trajeto acústico necessários, o tamanho e a condição da superfície do alvo, o espaço de instalação disponível, a pressão de operação, a proteção contra entrada de contaminantes e os circuitos eletrônicos de acionamento e recepção.
Os circuitos eletrônicos de interface devem ser compatíveis com a impedância mínima, a capacitância e a tensão de pico de operação especificadas.
