Ultraschallbasierte Grenzstanderfassung für Flüssigkeiten

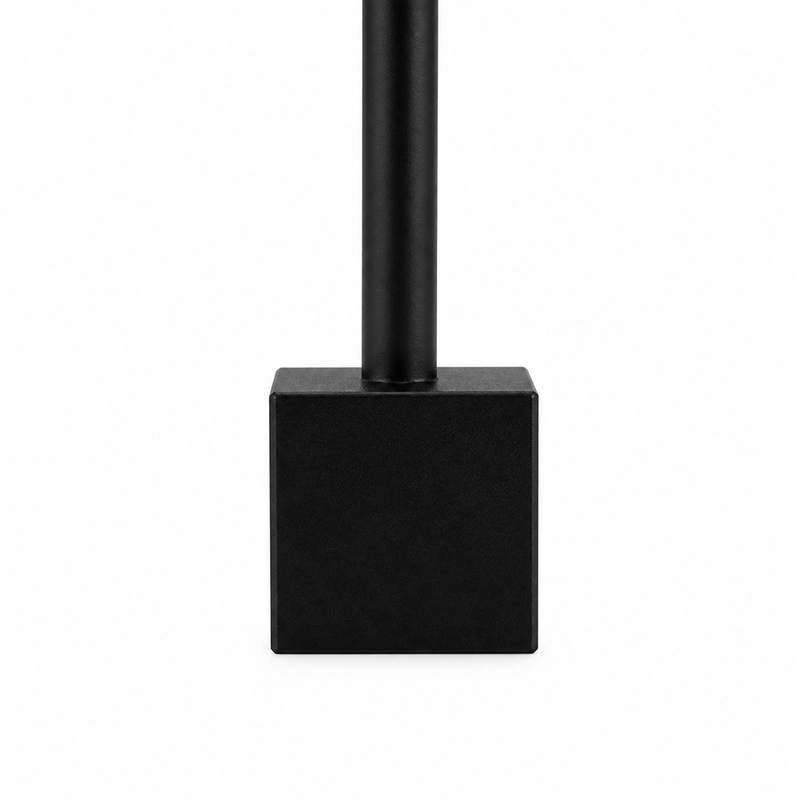

Der BBDM-3M-LS ist ein 3-MHz-Ultraschallwandler für Flüssigkeitsgrenzschalter. Er eignet sich für Hoch- und Tiefalarme, die Erkennung von vorhandener oder fehlender Flüssigkeit, Pumpenschutz und die Füllstandssteuerung in Industrieanlagen.
Elektrische und betriebliche Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-3M-LS |
| Mittenfrequenz | 3 MHz ±5 % |
| Minimale Impedanz | 450 Ω ±20 % |
| Kapazität | 520 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <100 Vpp |
| Betriebstemperatur | -20 bis +60 °C |
| Zulässiger Druck | ≤10 kgf oder 1 MPa |
| Schutzart | IP68 |
Anwendungen
- Hoch- und Tiefalarme in Behältern
- Erkennung von vorhandener oder fehlender Flüssigkeit
- Pumpenschutz
- Füllstandssteuerung in Industrieanlagen
Auswahl und elektrische Integration
Bei der Auswahl sind das Betriebsmedium und der Temperaturbereich, die erforderliche Messdistanz oder Schallstrecke, Größe und Oberflächenbeschaffenheit des Ziels, der verfügbare Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
Die zugehörige Elektronik ist auf die angegebene minimale Impedanz, Kapazität und Spitzenspannung auszulegen.
