تبديل فوق صوتي لكشف مستوى السائل

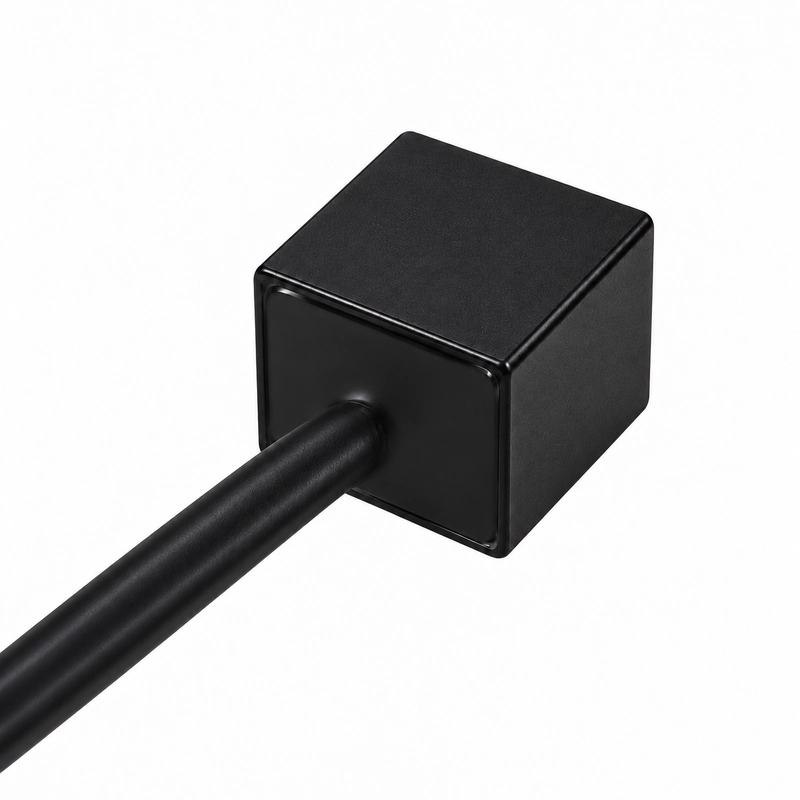

محول BBDM-3M-LS هو محول فوق صوتي لمفتاح مستوى السوائل بتردد 3 MHz لوظائف المستوى المنفصلة. وتشمل تطبيقاته إنذارات المستوى المرتفع والمنخفض، وكشف وجود السائل أو غيابه، وحماية المضخات، والتحكم في المستوى في المعدات الصناعية.
المواصفات الكهربائية والتشغيلية
| المواصفة | القيمة |
|---|---|
| الطراز | BBDM-3M-LS |
| التردد المركزي | 3 MHz ±5% |
| الحد الأدنى للممانعة | 450 Ω ±20% |
| السعة الكهربائية | 520 pF ±20% عند 1 kHz |
| جهد التشغيل | جهد الذروة <100 Vpp |
| درجة حرارة التشغيل | -20 إلى +60°C |
| تصنيف الضغط | ≤10 kgf أو 1 MPa |
| درجة الحماية | IP68 |
التطبيقات
- إنذارات ارتفاع وانخفاض مستوى السائل في الأوعية
- كشف وجود السائل أو غيابه
- حماية المضخات
- التحكم في المستوى في المعدات الصناعية
الاختيار والتكامل الكهربائي
ينبغي أن يراعي الاختيار وسيط التشغيل ودرجة الحرارة، ومسافة القياس أو المسار الصوتي المطلوب، وحجم الهدف وحالة سطحه، ومساحة التركيب المتاحة، وضغط التشغيل، والحماية من دخول الملوثات، وإلكترونيات القيادة والاستقبال.
ينبغي مواءمة إلكترونيات الواجهة مع الحد الأدنى المحدد للممانعة والسعة وجهد الذروة التشغيلي.
