Présentation du produit

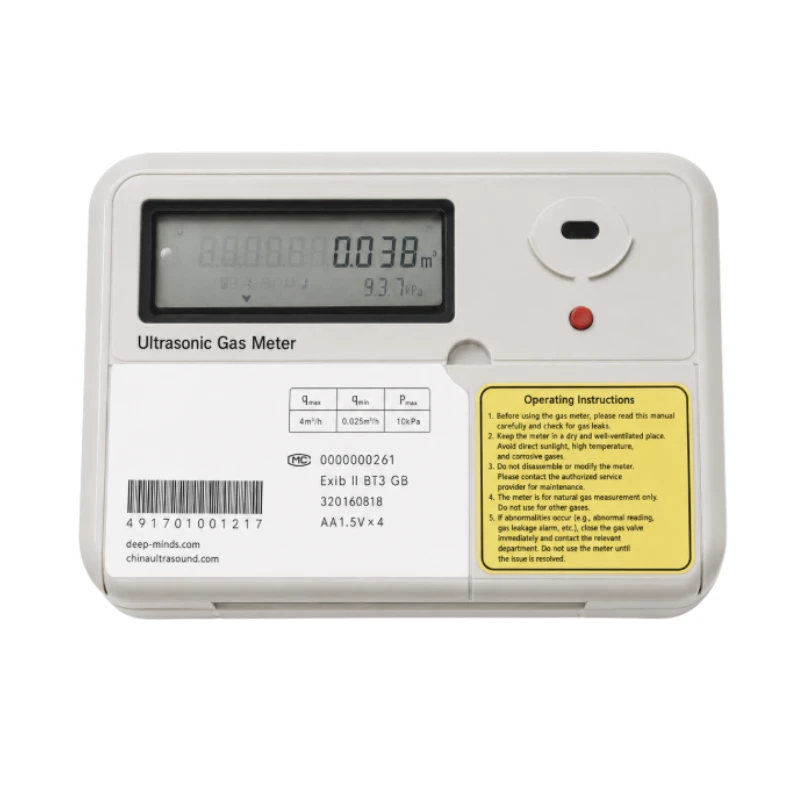

Le BBUGM-S est un compteur de gaz ultrasonore intelligent qui mesure le débit par temps de transit dans une conduite fermée et affiche directement le débit instantané et le volume cumulé. Sa structure de mesure entièrement électronique ne comporte aucun organe mécanique de comptage sujet à l’usure et intègre la commande de vanne, le stockage des données et la communication sans fil.
Disponible en G1,6, G2,5 et G4, le compteur convient au comptage résidentiel et tertiaire du gaz naturel, du gaz de pétrole liquéfié, de l’air, de l’azote et d’autres gaz inertes. Une communication LoRa ou NB-IoT et une entrée à contact passif pour alarme gaz sont disponibles.
Caractéristiques principales
- Mesure de gaz ultrasonore entièrement électronique
- Versions G1,6, G2,5 et G4
- Classe de précision 1,5
- Commande de vanne intégrée
- Communication LoRa ou NB-IoT en option
- Liaison avec une alarme de fuite de gaz
- Fonctions de prépaiement et d’affichage tarifaire par paliers
- Diagnostic intégré et journal des événements anormaux
- Alimentation sur piles avec entrée 9 VDC en option
- Mode de protection Ex ib IIB T3 Gb
Caractéristiques de débit
| Version | Débit permanent | Plage de débit |
|---|---|---|
| G1,6 | 1,6 m³/h | 0,016 à 2,5 m³/h |
| G2,5 | 2,5 m³/h | 0,025 à 4 m³/h |
| G4 | 4 m³/h | 0,04 à 6 m³/h |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Gaz mesurés | Gaz naturel, GPL, air, azote et autres gaz inertes |
| Classe de précision | Classe 1,5 |
| Erreur d’indication, qmin ≤ q < qt | ±3 % |
| Erreur d’indication, qt ≤ q ≤ qmax | ±1,5 % |
| Pression de service maximale | 10 kPa |
| Température de fonctionnement | -20 à +50 °C |
| Température de stockage | -25 à +55 °C |
| Informations affichées | État des piles, état de la vanne, solde restant, montant rechargé, prix unitaire et consommation cumulée |
| Pile de comptage | Pile lithium ER de 3,6 V |
| Durée de vie nominale de la pile de comptage | 10 ans |
| Piles de communication et de vanne | Quatre piles AA de 1,5 V |
| Alimentation externe | Entrée 9 VDC en option |
| Communication sans fil | LoRa ou NB-IoT |
| Autres interfaces | Sortie impulsionnelle, communication infrarouge et entrée d’alarme gaz |
| Valeur d’impulsion | 10 L/P |
| Protocole infrarouge | CJ/T 188 à 1200 bit/s |
| Indice de protection | IP65 |
| Mode de protection | Ex ib IIB T3 Gb |
Gaz mesurables et restrictions
Le compteur peut mesurer le gaz naturel, le gaz de pétrole liquéfié, l’air, l’azote et d’autres gaz inertes. Il n’est pas prévu pour l’hydrogène, l’oxygène, l’acétylène, le sulfure d’hydrogène, ni pour les gaz toxiques ou corrosifs.
Applications types
- Comptage résidentiel du gaz naturel
- Comptage du gaz dans le secteur tertiaire
- Mesure de la consommation de GPL
- Gestion prépayée du gaz
- Relève à distance et commande de vanne
- Liaison avec une alarme de fuite de gaz
