Descripción general

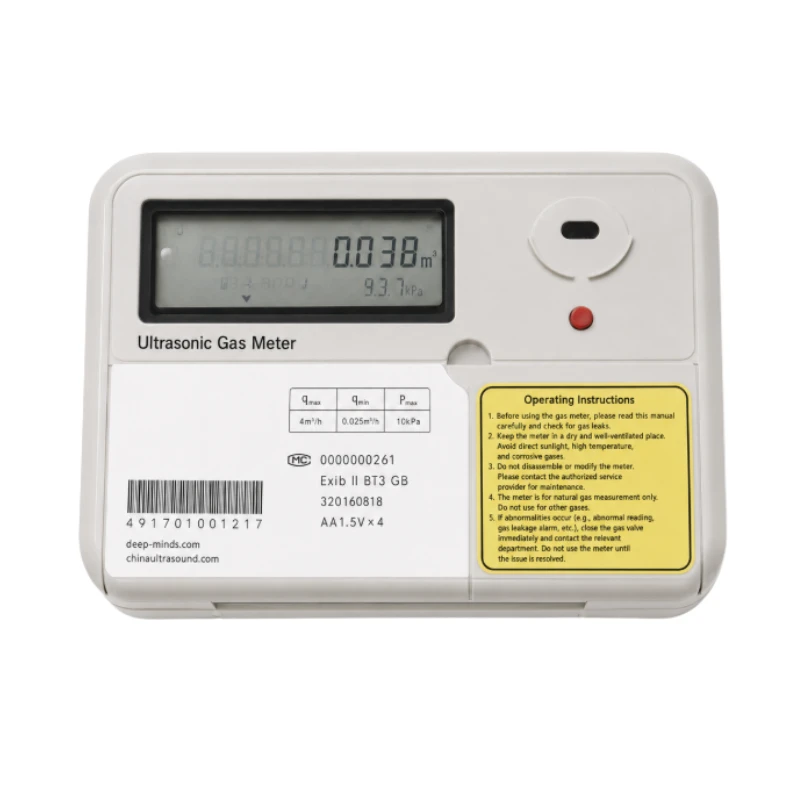

BBUGM-S es un contador inteligente ultrasónico de gas que utiliza medición por tiempo de tránsito en una tubería cerrada y muestra directamente el caudal instantáneo y el volumen acumulado. Su estructura de medición totalmente electrónica no tiene desgaste mecánico e integra control de válvula, almacenamiento de datos y comunicación inalámbrica.
El contador está disponible en versiones G1.6, G2.5 y G4 para la medición residencial y comercial de gas natural, gas licuado de petróleo, aire, nitrógeno y otros gases inertes. Dispone de comunicación LoRa o NB-IoT y de una entrada de contacto pasivo para la vinculación con alarma de gas.
Características principales
- Medición ultrasónica de gas totalmente electrónica
- Versiones G1.6, G2.5 y G4
- Clase de precisión 1.5
- Control de válvula integrado
- Comunicación LoRa o NB-IoT opcional
- Enlace con alarma de fuga de gas
- Funciones de prepago y visualización de tarifa por tramos
- Diagnóstico integrado y registros de eventos anómalos
- Alimentación por batería con entrada opcional de 9 VCC
- Clasificación antideflagrante Ex ib IIB T3 Gb
Especificaciones de caudal
| Versión | Caudal permanente | Rango de caudal |
|---|---|---|
| G1.6 | 1.6 m³/h | 0.016 a 2.5 m³/h |
| G2.5 | 2.5 m³/h | 0.025 a 4 m³/h |
| G4 | 4 m³/h | 0.04 a 6 m³/h |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Gases medidos | Gas natural, GLP, aire, nitrógeno y otros gases inertes |
| Clase de precisión | Clase 1.5 |
| Error de indicación, qmin ≤ q < qt | ±3 % |
| Error de indicación, qt ≤ q ≤ qmax | ±1.5 % |
| Presión máxima de trabajo | 10 kPa |
| Temperatura de operación | -20 a +50 °C |
| Temperatura de almacenamiento | -25 a +55 °C |
| Información mostrada | Estado de la batería, estado de la válvula, saldo restante, importe de compra, precio unitario y consumo acumulado |
| Batería de medición | Batería de litio ER de 3.6 V |
| Vida útil de diseño de la batería de medición | 10 años |
| Batería de comunicación y válvula | Cuatro baterías AA de 1.5 V |
| Alimentación externa | Entrada opcional de 9 VCC |
| Comunicación inalámbrica | LoRa o NB-IoT |
| Otras interfaces | Salida de pulso, comunicación infrarroja y entrada de alarma de gas |
| Equivalente de pulso | 10 L/P |
| Protocolo infrarrojo | CJ/T 188 a 1200 bps |
| Grado de protección | IP65 |
| Clasificación antideflagrante | Ex ib IIB T3 Gb |
Gases medibles y restringidos
El contador puede medir gas natural, gas licuado de petróleo, aire, nitrógeno y otros gases inertes. No está destinado para hidrógeno, oxígeno, acetileno, sulfuro de hidrógeno ni gases tóxicos o corrosivos.
Aplicaciones típicas
- Medición residencial de gas natural
- Medición comercial de gas
- Medición de consumo de GLP
- Gestión de gas prepago
- Lectura remota del contador y control de válvula
- Vinculación con alarma de fuga de gas
