Produktübersicht

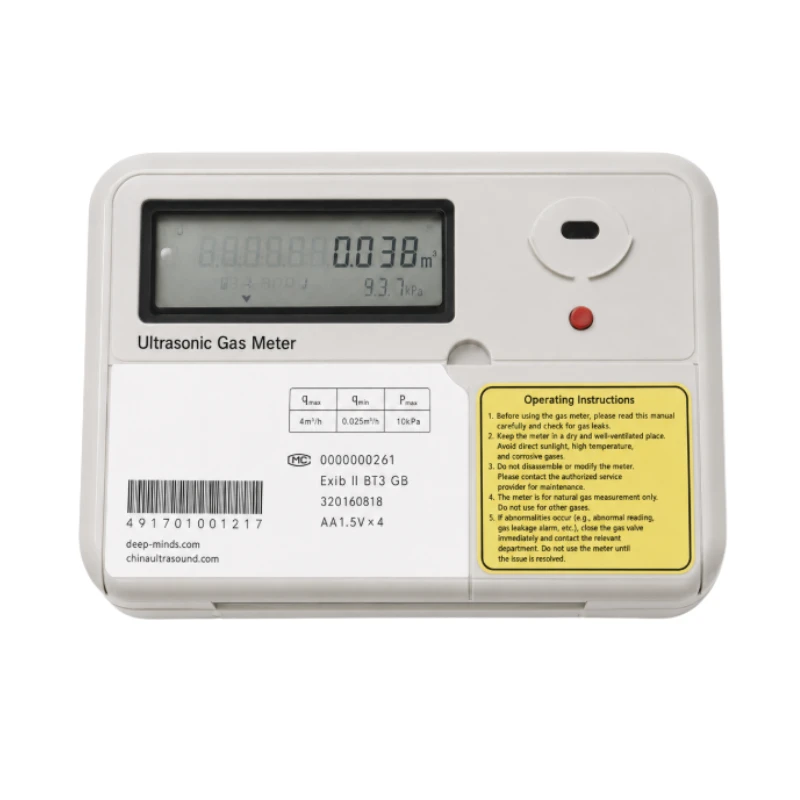

BBUGM-S ist ein intelligenter Ultraschall-Gaszähler, der die Laufzeitmessung in einer geschlossenen Leitung verwendet und Durchfluss sowie akkumuliertes Volumen direkt anzeigt. Die vollständig elektronische Messstruktur hat keinen mechanischen Messverschleiß und integriert Ventilsteuerung, Datenspeicherung und drahtlose Kommunikation.
Der Zähler ist in den Ausführungen G1.6, G2.5 und G4 für Wohn- und Gewerbeanwendungen zur Messung von Erdgas, Flüssiggas, Luft, Stickstoff und anderen Inertgasen erhältlich. LoRa- oder NB-IoT-Kommunikation sowie ein potentialfreier Eingang zur Gasalarm-Anbindung stehen zur Verfügung.
Hauptmerkmale
- Vollständig elektronische Ultraschall-Gasmessung
- Ausführungen G1.6, G2.5 und G4
- Genauigkeitsklasse 1.5
- Integrierte Ventilsteuerung
- Optionale LoRa- oder NB-IoT-Kommunikation
- Anbindung an Gasleckalarm
- Prepaid- und Stufenpreisanzeige
- Integrierte Diagnose und Ereignisprotokolle
- Batteriebetrieb mit optionalem 9-VDC-Eingang
- Ex ib IIB T3 Gb Ex-Schutz
Durchflussdaten
| Ausführung | Dauerdurchfluss | Durchflussbereich |
|---|---|---|
| G1.6 | 1.6 m³/h | 0.016 bis 2.5 m³/h |
| G2.5 | 2.5 m³/h | 0.025 bis 4 m³/h |
| G4 | 4 m³/h | 0.04 bis 6 m³/h |
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Gemessene Gase | Erdgas, Flüssiggas, Luft, Stickstoff und andere Inertgase |
| Genauigkeitsklasse | Klasse 1.5 |
| Anzeigefehler, qmin ≤ q < qt | ±3 % |
| Anzeigefehler, qt ≤ q ≤ qmax | ±1.5 % |
| Maximaler Betriebsdruck | 10 kPa |
| Betriebstemperatur | -20 bis +50 °C |
| Lagertemperatur | -25 bis +55 °C |
| Angezeigte Informationen | Batteriestatus, Ventilstatus, Restguthaben, Kaufbetrag, Stückpreis und Gesamtverbrauch |
| Messbatterie | 3,6-V-ER-Lithiumbatterie |
| Auslegungslebensdauer der Messbatterie | 10 Jahre |
| Kommunikations- und Ventilbatterien | Vier AA-1,5-V-Batterien |
| Externe Versorgung | Optionale 9-VDC-Eingang |
| Funkkommunikation | LoRa oder NB-IoT |
| Weitere Schnittstellen | Impulsausgang, Infrarotkommunikation und Gasalarm-Eingang |
| Impulswert | 10 L/P |
| Infrarotprotokoll | CJ/T 188 bei 1200 bps |
| Schutzart | IP65 |
| Ex-Schutz | Ex ib IIB T3 Gb |
Messbare und eingeschränkte Gase
Der Zähler kann Erdgas, Flüssiggas, Luft, Stickstoff und andere Inertgase messen. Er ist nicht für Wasserstoff, Sauerstoff, Acetylen, Schwefelwasserstoff oder giftige und korrosive Gase vorgesehen.
Typische Anwendungen
- Wohnungs-Erdgaszählung
- Gewerbliche Gaszählung
- LPG-Verbrauchsmessung
- Prepaid-Gasverwaltung
- Fernablesung und Ventilsteuerung
- Anbindung an Gasleckalarm
