Présentation du produit

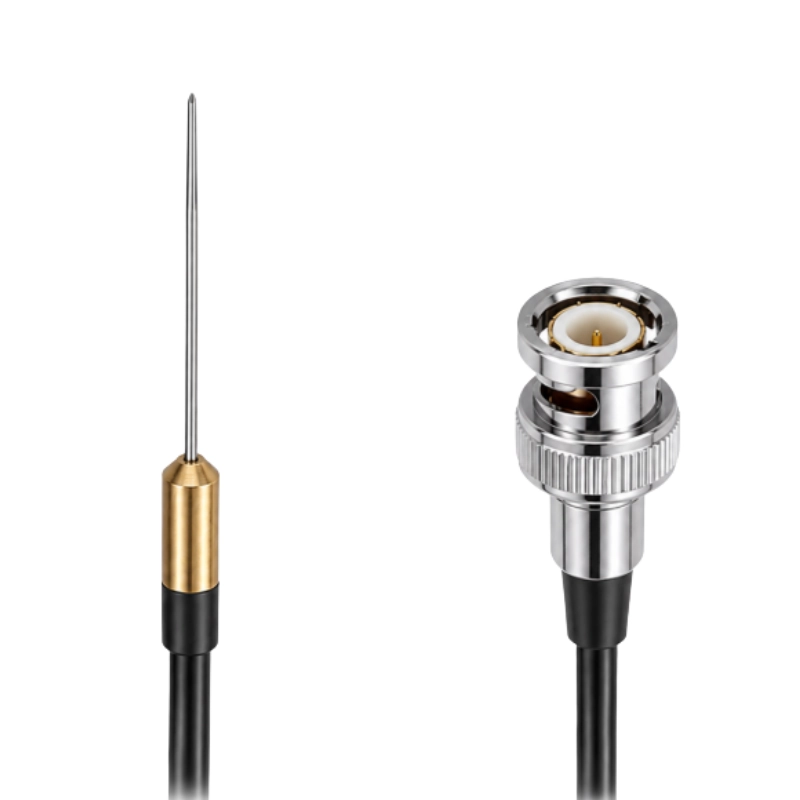

Le BBUA-H2M est un hydrophone de type aiguille doté d’une sonde élancée d’environ Φ1,27 mm de diamètre. Sa structure de détection compacte est destinée aux applications nécessitant un petit récepteur acoustique sous-marin.
Des mesures de sensibilité sont disponibles à 100 kHz, 200 kHz, 400 kHz, 700 kHz, 1 MHz et 2 MHz. Elles ont été réalisées conformément à la méthode d’étalonnage en champ libre des transducteurs acoustiques sous-marins GB/T 3223—94.
Caractéristiques principales
- Structure d’hydrophone de type aiguille
- Diamètre de sonde d’environ Φ1,27 mm
- Longueur de sonde d’environ 80 mm
- Longueur totale d’environ 108 mm
- Diamètre du corps d’environ Φ6,5 mm
- Données de sensibilité mesurées à plusieurs fréquences de 100 kHz à 2 MHz
- Adapté à la réception acoustique sous-marine compacte et à la mesure de champs ultrasonores
Dimensions
| Paramètre | Spécification |
|---|---|
| Modèle | BBUA-H2M |
| Diamètre de la sonde | Φ1,27 mm |
| Longueur de la sonde | 80 mm |
| Longueur totale | 108 mm |
| Diamètre du corps | Φ6,5 mm |
Sensibilité mesurée
| Fréquence | Sensibilité |
|---|---|
| 100 kHz | 0,263 µV/Pa |
| 200 kHz | 0,207 µV/Pa |
| 400 kHz | 0,344 µV/Pa |
| 700 kHz | 0,434 µV/Pa |
| 1 MHz | 0,496 µV/Pa |
| 2 MHz | 0,280 µV/Pa |
Conditions d’essai
| Élément | Condition |
|---|---|
| Température ambiante | 24,6 °C |
| Humidité relative | 59 % |
| Température de l’eau | 27,5 °C |
| Profondeur d’immersion | 0,200 m |
| Méthode de référence | GB/T 3223—94, méthode d’étalonnage en champ libre des transducteurs acoustiques sous-marins |
Incertitude de mesure
| Plage de fréquences | Incertitude de mesure |
|---|---|
| 100–700 kHz | U = 29 % (k=2) |
| 1–2 MHz | U = 36 % (k=2) |
Applications
Le BBUA-H2M peut être utilisé pour la réception acoustique sous-marine et la mesure de champs acoustiques ultrasonores lorsqu’un hydrophone aiguille compact est requis.
Remarque
La désignation 100 kHz–2 MHz correspond aux fréquences couvertes par le rapport de mesure disponible. La source ne précise pas une bande passante continue, une amplification intégrée, la tension d’alimentation, la profondeur maximale de service, l’indice IP, la pression acoustique maximale, la longueur du câble, le type de connecteur, la directivité ni la température de service. Ces paramètres ne sont donc ni déduits ni ajoutés.
