Descripción del producto

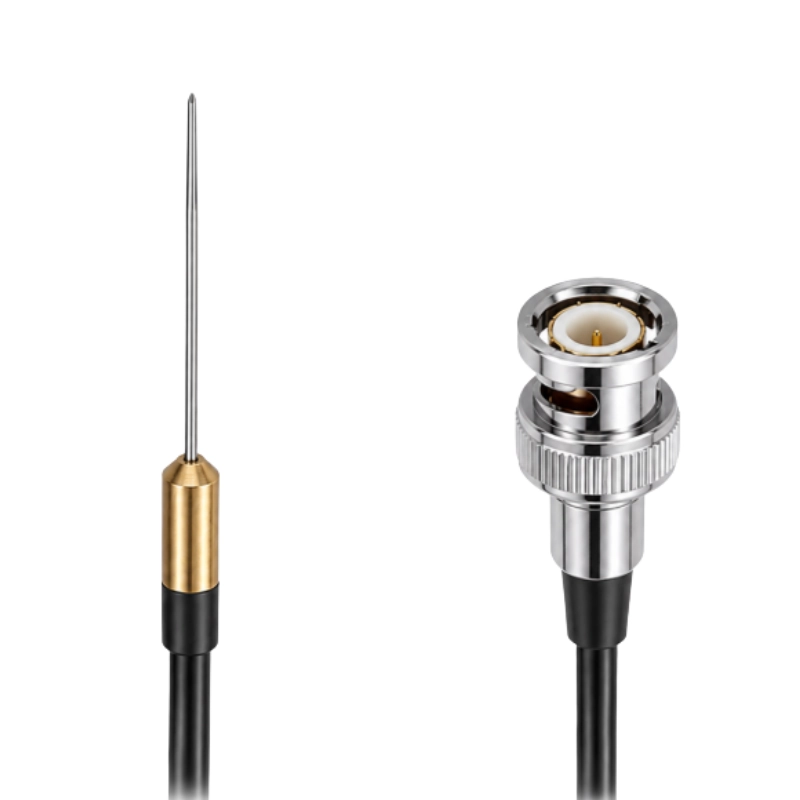

BBUA-H2M es un hidrófono de tipo aguja con una sonda delgada de aproximadamente Φ1,27 mm de diámetro. Su estructura de detección compacta está pensada para aplicaciones que requieren una pequeña sonda receptora acústica submarina.
Hay mediciones de sensibilidad disponibles en 100 kHz, 200 kHz, 400 kHz, 700 kHz, 1 MHz y 2 MHz. Las mediciones se realizaron con referencia a GB/T 3223—94, el método de calibración en campo libre para transductores acústicos submarinos.
Características principales
- Estructura de hidrófono de tipo aguja
- Diámetro de la sonda de aprox. Φ1,27 mm
- Longitud de la sonda de aprox. 80 mm
- Longitud total de aprox. 108 mm
- Diámetro del cuerpo de aprox. Φ6,5 mm
- Datos de sensibilidad medidos en múltiples frecuencias de 100 kHz a 2 MHz
- Adecuado para recepción acústica submarina compacta y medición de campos ultrasónicos
Dimensiones
| Parámetro | Especificación |
|---|---|
| Modelo | BBUA-H2M |
| Diámetro de la sonda | Φ1,27 mm |
| Longitud de la sonda | 80 mm |
| Longitud total | 108 mm |
| Diámetro del cuerpo | Φ6,5 mm |
Sensibilidad medida
| Frecuencia | Sensibilidad |
|---|---|
| 100 kHz | 0,263 µV/Pa |
| 200 kHz | 0,207 µV/Pa |
| 400 kHz | 0,344 µV/Pa |
| 700 kHz | 0,434 µV/Pa |
| 1 MHz | 0,496 µV/Pa |
| 2 MHz | 0,280 µV/Pa |
Condiciones de prueba
| Elemento | Condición |
|---|---|
| Temperatura ambiente | 24,6 °C |
| Humedad relativa | 59 % |
| Temperatura del agua | 27,5 °C |
| Profundidad de inmersión | 0,200 m |
| Método de referencia | GB/T 3223—94, método de calibración en campo libre para transductores acústicos submarinos |
Incertidumbre de medición
| Rango de frecuencia | Incertidumbre de medición |
|---|---|
| 100–700 kHz | U = 29 % (k=2) |
| 1–2 MHz | U = 36 % (k=2) |
Aplicaciones
BBUA-H2M puede utilizarse en recepción acústica submarina y medición de campos acústicos ultrasónicos cuando se requiere un hidrófono de aguja compacto.
Nota
La designación 100 kHz–2 MHz se refiere al rango de frecuencias cubierto por el informe de medición disponible. El material fuente no especifica ancho de banda continuo de funcionamiento, amplificación integrada, tensión de alimentación, profundidad máxima de trabajo, grado IP, presión acústica máxima, longitud de cable, tipo de conector, directividad ni temperatura de funcionamiento. Por tanto, estos parámetros no se infieren ni se añaden.
