Produktübersicht

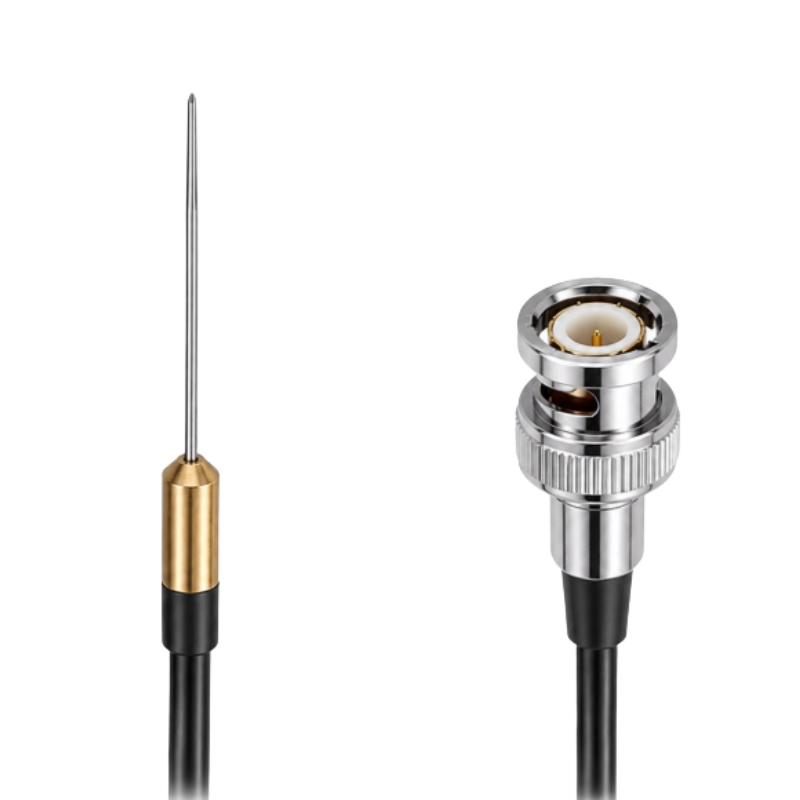

BBUA-H2M ist ein nadelförmiges Hydrofon mit einer schlanken Sonde von etwa Φ1,27 mm Durchmesser. Die kompakte Messstruktur ist für Anwendungen gedacht, die eine kleine akustische Unterwasser-Empfangssonde erfordern.
Empfindlichkeitsmessungen liegen für 100 kHz, 200 kHz, 400 kHz, 700 kHz, 1 MHz und 2 MHz vor. Die Messungen wurden nach GB/T 3223—94, der Freifeld-Kalibriermethode für Unterwasser-Ultraschallwandler, durchgeführt.
Hauptmerkmale
- Nadelförmige Hydrofonstruktur
- Sondendurchmesser ca. Φ1,27 mm
- Sondenlänge ca. 80 mm
- Gesamtlänge ca. 108 mm
- Gehäusedurchmesser ca. Φ6,5 mm
- Gemessene Empfindlichkeitsdaten bei mehreren Frequenzen von 100 kHz bis 2 MHz
- Geeignet für kompakte Unterwasser-Akustikempfangs- und Ultraschallfeldmessungen
Abmessungen
| Parameter | Spezifikation |
|---|---|
| Modell | BBUA-H2M |
| Sondendurchmesser | Φ1,27 mm |
| Sondenlänge | 80 mm |
| Gesamtlänge | 108 mm |
| Gehäusedurchmesser | Φ6,5 mm |
Gemessene Empfindlichkeit
| Frequenz | Empfindlichkeit |
|---|---|
| 100 kHz | 0,263 µV/Pa |
| 200 kHz | 0,207 µV/Pa |
| 400 kHz | 0,344 µV/Pa |
| 700 kHz | 0,434 µV/Pa |
| 1 MHz | 0,496 µV/Pa |
| 2 MHz | 0,280 µV/Pa |
Prüfbedingungen
| Element | Bedingung |
|---|---|
| Raumtemperatur | 24,6 °C |
| Relative Luftfeuchtigkeit | 59 % |
| Wassertemperatur | 27,5 °C |
| Eintauchtiefe | 0,200 m |
| Referenzmethode | GB/T 3223—94, Freifeld-Kalibriermethode für Unterwasser-Ultraschallwandler |
Messunsicherheit
| Frequenzbereich | Messunsicherheit |
|---|---|
| 100–700 kHz | U = 29 % (k=2) |
| 1–2 MHz | U = 36 % (k=2) |
Anwendungen
BBUA-H2M kann für Unterwasser-Akustikempfang und Ultraschallfeldmessung verwendet werden, wenn ein kompaktes Nadelhydrofon erforderlich ist.
Hinweis
Die Bezeichnung 100 kHz–2 MHz bezieht sich auf den vom verfügbaren Messbericht abgedeckten Frequenzbereich. Das Ausgangsmaterial spezifiziert keine kontinuierliche Betriebsbandbreite, integrierte Verstärkung, Versorgungsspannung, maximale Arbeitstiefe, IP-Schutzart, maximalen Schalldruck, Kabellänge, Steckertyp, Richtcharakteristik oder Betriebstemperatur. Diese Parameter werden daher nicht abgeleitet oder ergänzt.
