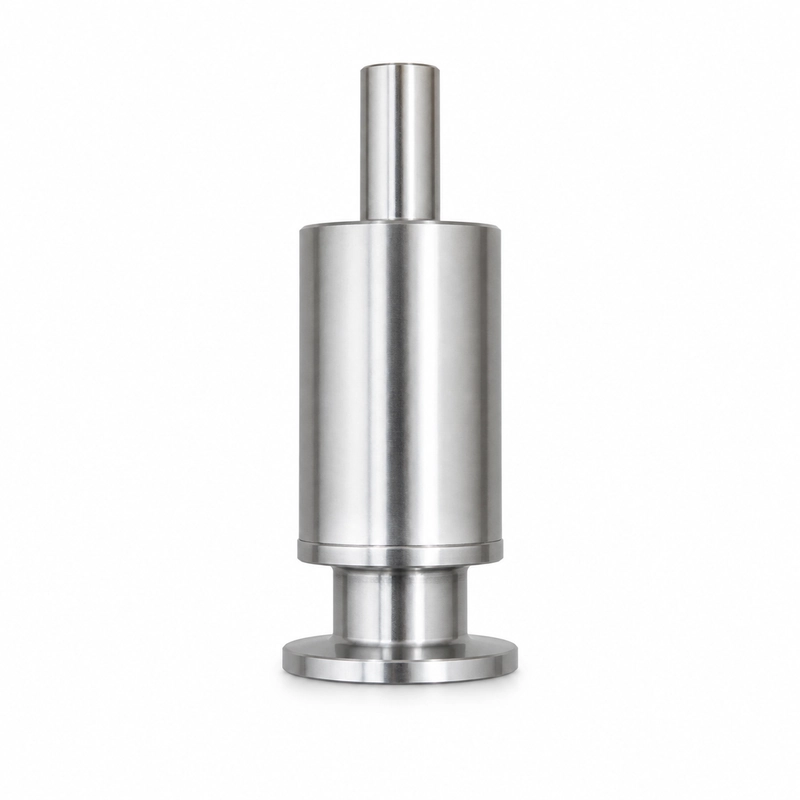

Transducteur compact à 78 kHz pour les trajets de fumées
Le BBFM-Q78K est un transducteur ultrasonore de débit à 78 kHz pour les fumées à haute température. Il convient à la mesure du débit des fumées, au suivi des gaz d’échappement de chaudière, aux conduits d’émissions industrielles et à la mesure du temps de transit des gaz chauds.
La température de fonctionnement est spécifiée de -40 à +150°C. La pression est limitée à 3 kgf ou 0,3 MPa et l’indice de protection indiqué est IP68.
Caractéristiques électriques et conditions de service
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q78K |
| Fréquence centrale | 78 kHz ±5% |
| Impédance minimale | 350 Ω ±20% |
| Capacité | 1 800 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <900 Vpp |
| Température de fonctionnement | -40 à +150°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Matériau du boîtier | Alliage de titane |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit dans les gaz à haute température
