Kompakter 78-kHz-Wandler für Rauchgas-Schallwege

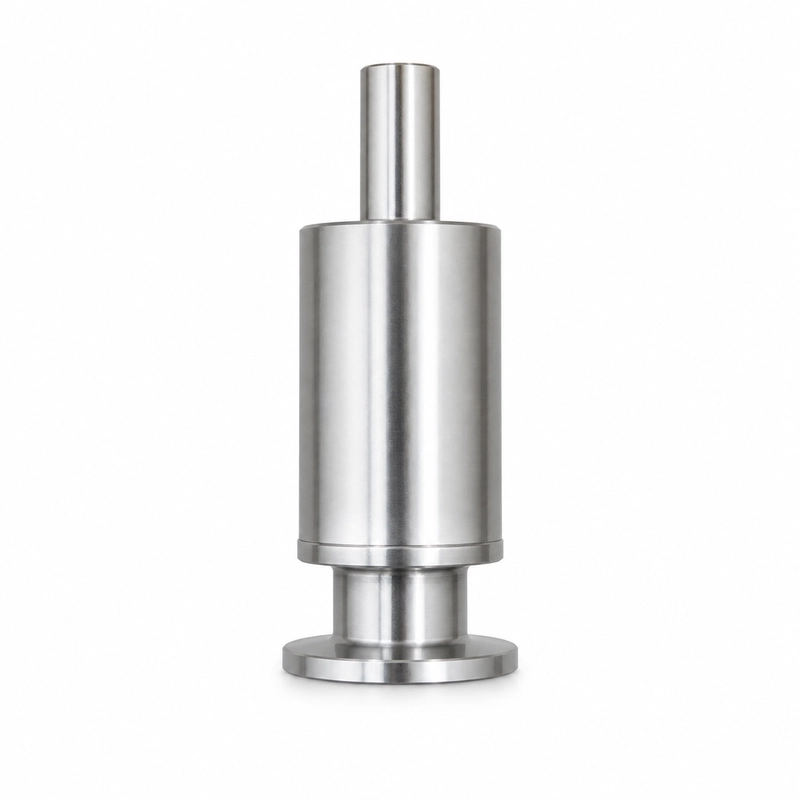

Der BBFM-Q78K ist ein 78-kHz-Ultraschall-Durchflusswandler für heiße Rauchgase. Er eignet sich für Rauchgas-Durchflussmessung, Kesselabgasüberwachung, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Die Betriebstemperatur ist mit -40 bis +150°C angegeben. Der Druck ist auf 3 kgf oder 0,3 MPa begrenzt; als Schutzart ist IP68 spezifiziert.
Elektrische Daten und Betriebsbedingungen
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q78K |
| Mittenfrequenz | 78 kHz ±5% |
| Minimale Impedanz | 350 Ω ±20% |
| Kapazität | 1.800 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <900 Vpp |
| Betriebstemperatur | -40 bis +150°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | Titanlegierung |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung in heißen Gasen
