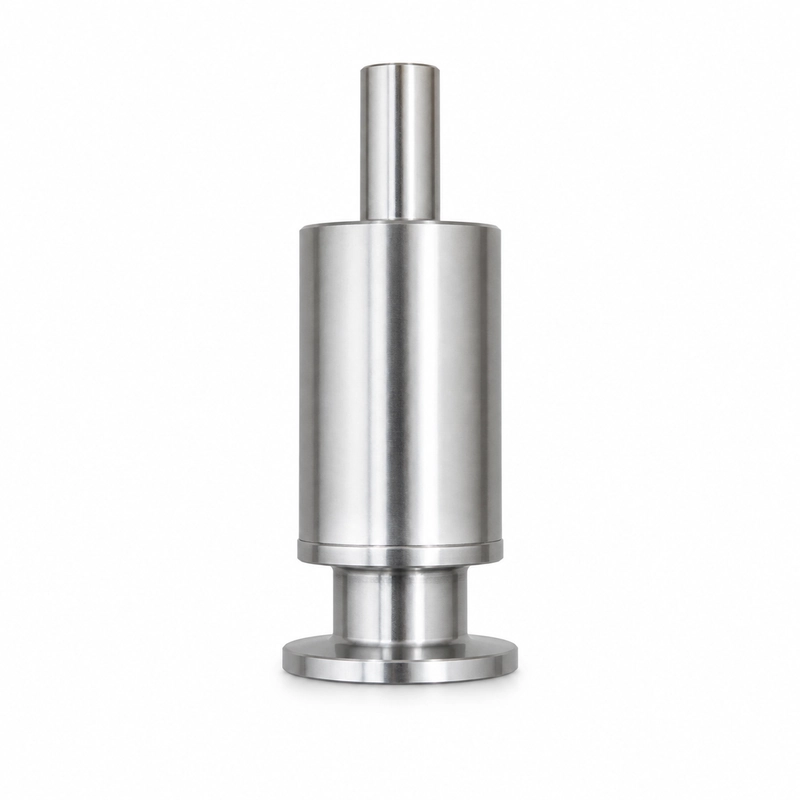

Transductor compacto de 78 kHz para recorridos de gases
El BBFM-Q78K es un transductor ultrasónico de caudal de 78 kHz para gases de combustión a alta temperatura. Está indicado para medir el caudal de gases, controlar gases de escape de calderas, trabajar en conductos de emisiones industriales y medir por tiempo de tránsito gases calientes.
La temperatura de funcionamiento especificada es de -40 a +150°C. La presión se limita a 3 kgf o 0,3 MPa y el grado de protección indicado es IP68.
Datos eléctricos y condiciones de servicio
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q78K |
| Frecuencia central | 78 kHz ±5% |
| Impedancia mínima | 350 Ω ±20% |
| Capacitancia | 1.800 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <900 Vpp |
| Temperatura de funcionamiento | -40 a +150°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Material de la carcasa | Aleación de titanio |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Control de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito de gases a alta temperatura
