Mesure du temps de transit des fumées chaudes à 70 kHz

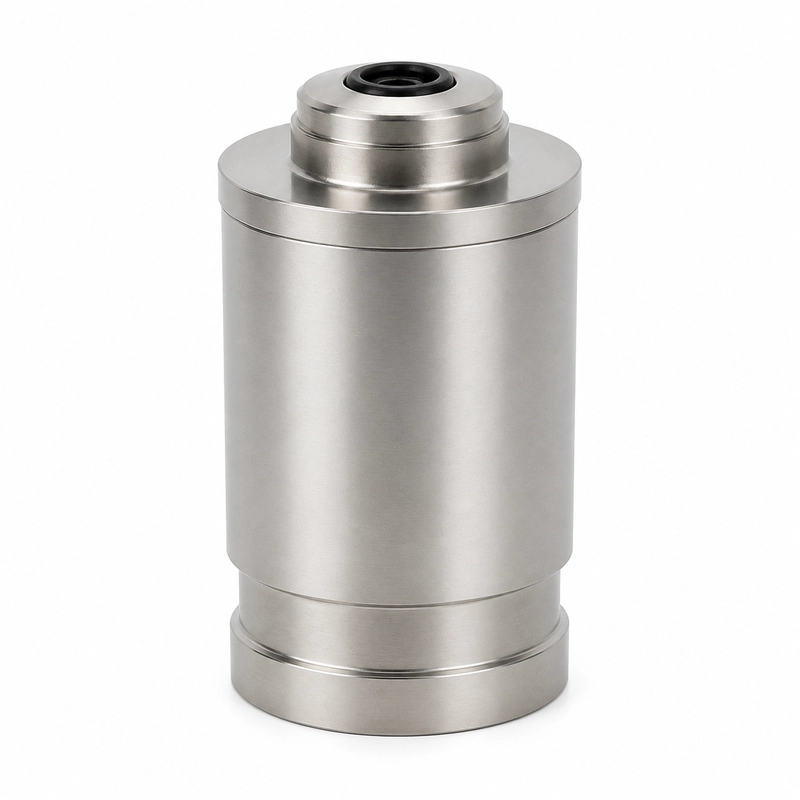

Le BBFM-Q70K est un transducteur ultrasonore de débit dont la fréquence centrale est de 70 kHz. Il convient à la mesure du débit des fumées, au suivi des gaz d’échappement de chaudière, aux conduits d’émissions industrielles et à la mesure du temps de transit des gaz à haute température.
La plage de fonctionnement est de -40 à +150°C. La pression ne doit pas dépasser 3 kgf ou 0,3 MPa et l’indice de protection indiqué est IP68.
Données électriques et de service
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q70K |
| Fréquence centrale | 70 kHz ±5% |
| Impédance minimale | 700 Ω ±20% |
| Capacité | 2 600 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +150°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Matériau du boîtier | 304 + LY12 |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit dans les gaz à haute température
