70-kHz-Laufzeitmessung in heißen Rauchgasen

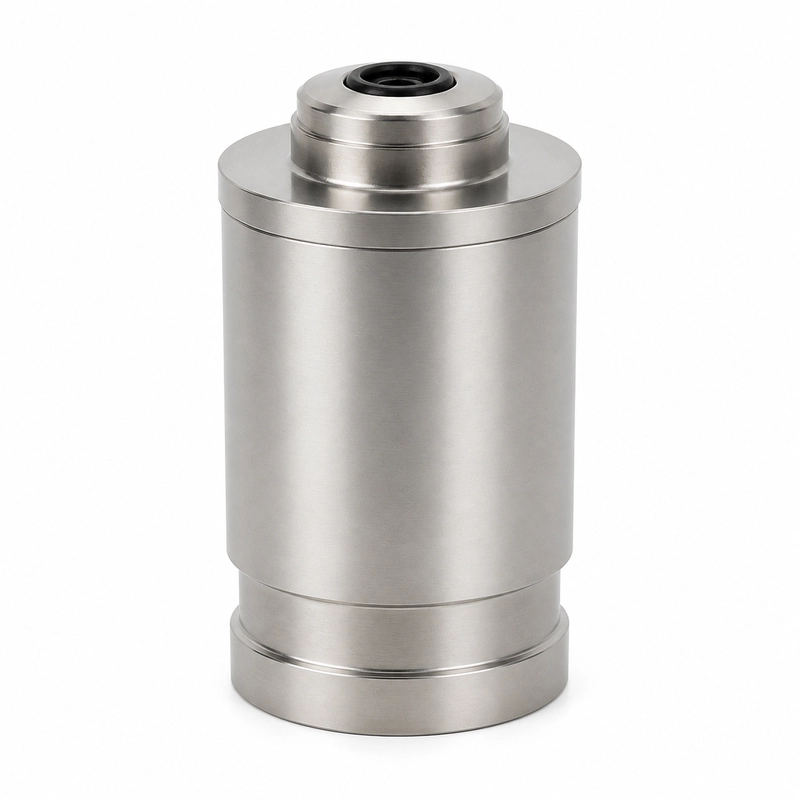

Der BBFM-Q70K ist ein Ultraschall-Durchflusswandler mit einer Mittenfrequenz von 70 kHz. Er eignet sich für Rauchgas-Durchflussmessung, Kesselabgasüberwachung, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Der Betriebstemperaturbereich reicht von -40 bis +150°C. Der Druck darf 3 kgf oder 0,3 MPa nicht überschreiten; als Schutzart ist IP68 angegeben.
Elektrische und betriebliche Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q70K |
| Mittenfrequenz | 70 kHz ±5% |
| Minimale Impedanz | 700 Ω ±20% |
| Kapazität | 2.600 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +150°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | 304 + LY12 |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung in heißen Gasen
