Medición por tiempo de tránsito en gases calientes a 70 kHz

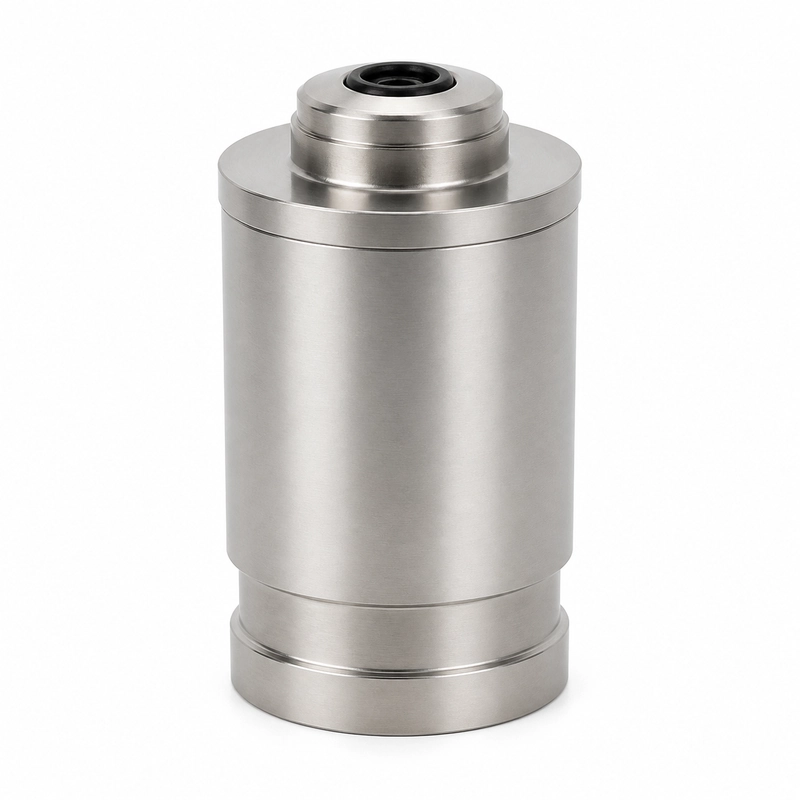

El BBFM-Q70K es un transductor ultrasónico de caudal con una frecuencia central de 70 kHz. Está indicado para la medición del caudal de gases de combustión, el control de gases de escape de calderas, los conductos de emisiones industriales y la medición por tiempo de tránsito de gases a alta temperatura.
El intervalo de funcionamiento es de -40 a +150°C. La presión no debe superar 3 kgf o 0,3 MPa y el grado de protección indicado es IP68.
Datos eléctricos y de servicio
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q70K |
| Frecuencia central | 70 kHz ±5% |
| Impedancia mínima | 700 Ω ±20% |
| Capacitancia | 2.600 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.500 Vpp |
| Temperatura de funcionamiento | -40 a +150°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Material de la carcasa | 304 + LY12 |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Control de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito de gases a alta temperatura
