Émission ultrasonore grand angle pour les trajets gazeux

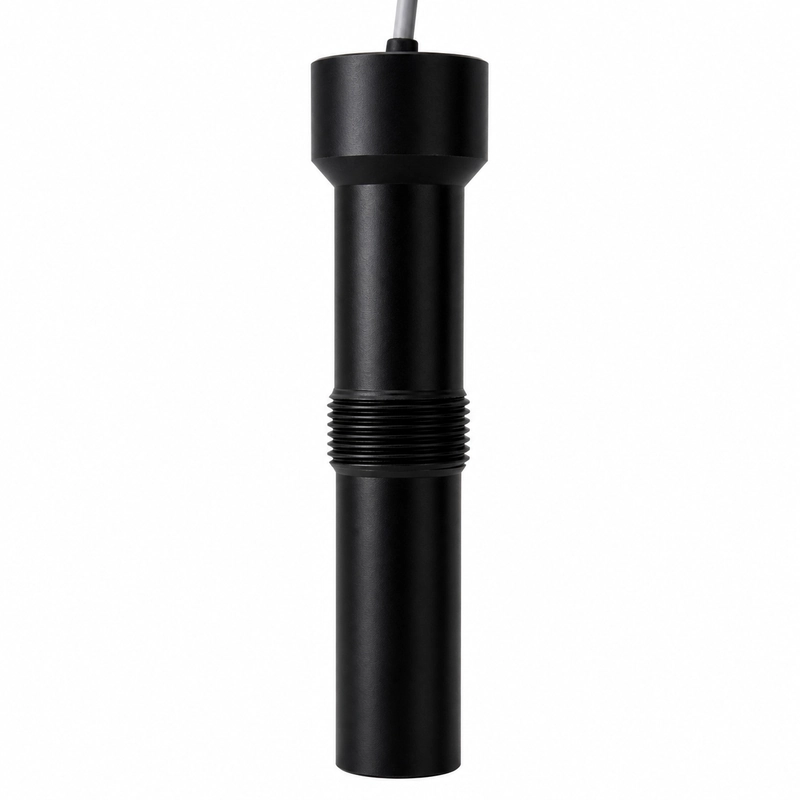

Le BBFM-Q64K est un transducteur ultrasonore de débit de gaz à 64 kHz pour débitmètres industriels, compteurs de gaz, mesure de vitesse et modules à temps de transit. Sa portée de référence est de 0,3 à 5 m.
Le champ acoustique présente une émission grand angle.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q64K |
| Fréquence centrale | 64 kHz ±5% |
| Portée recommandée | 0,3 à 5 m |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Champ acoustique | Émission grand angle |
| Filetage de montage | M20 × 1,5 |
| Indice de protection | IP68 |
| Masse | 80 g ±5% |
Caractéristiques mécaniques et environnementales
L’interface mécanique utilise un filetage M20 × 1,5. Le fonctionnement est spécifié de -40 à +80°C et jusqu’à 3 kgf ou 0,3 MPa, avec un indice IP68. La masse indiquée est de 80 g ±5%.
Caractéristique électrique
La tension de crête appliquée doit rester inférieure à 1 500 Vpp.
