Weitwinkel-Ultraschallabstrahlung für Gasstrecken

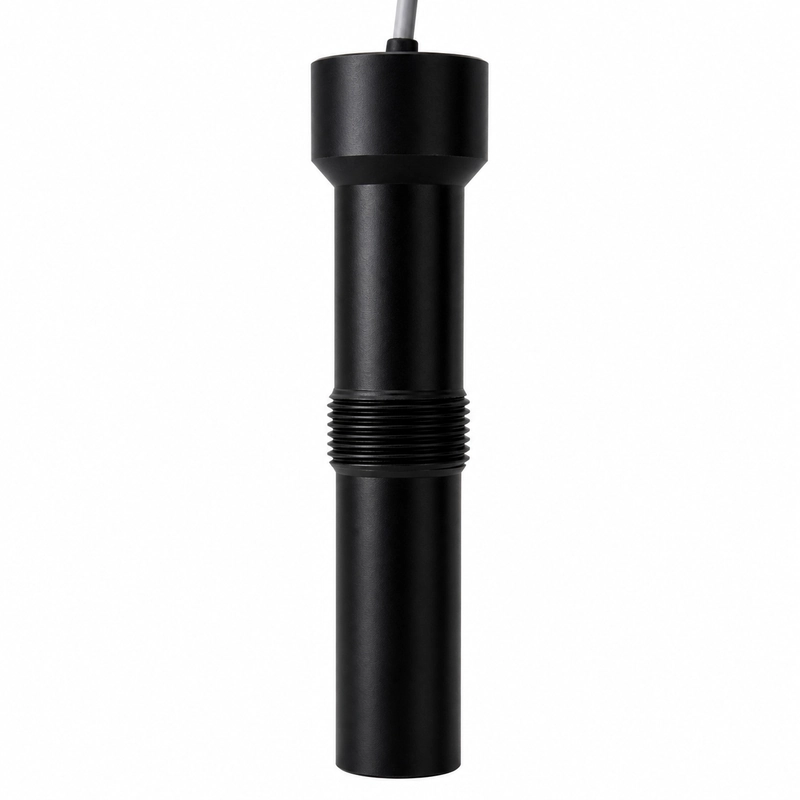

Der BBFM-Q64K ist ein 64-kHz-Ultraschallwandler zur Gasdurchflussmessung in industriellen Gasdurchflussmessern, Gaszählern, Gasgeschwindigkeitsmessungen und Laufzeitmessmodulen. Der Referenzbereich beträgt 0,3 bis 5 m.
Das Schallfeld weist eine weitwinkelige Abstrahlung auf.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q64K |
| Mittenfrequenz | 64 kHz ±5% |
| Empfohlener Bereich | 0,3 bis 5 m |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Schallfeld | Weitwinkelige Abstrahlung |
| Montagegewinde | M20 × 1,5 |
| Schutzart | IP68 |
| Gewicht | 80 g ±5% |
Mechanische und umgebungsbezogene Daten
Die mechanische Schnittstelle besitzt ein Gewinde M20 × 1,5. Der Betrieb ist von -40 bis +80°C und bis 3 kgf oder 0,3 MPa bei Schutzart IP68 spezifiziert. Das angegebene Gewicht beträgt 80 g ±5%.
Elektrische Spezifikation
Die angelegte Spitzenspannung muss unter 1.500 Vpp bleiben.
