Emisión ultrasónica de gran ángulo para recorridos de gas

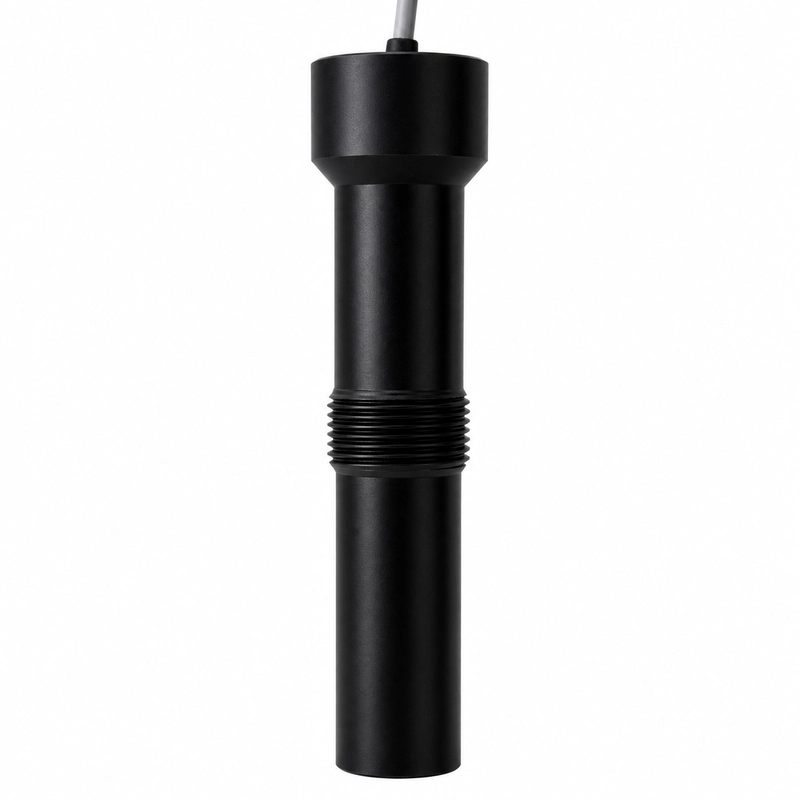

El BBFM-Q64K es un transductor ultrasónico de caudal de gas de 64 kHz para caudalímetros industriales, contadores de gas, medición de velocidad y módulos por tiempo de tránsito. Su alcance de referencia es de 0,3 a 5 m.
El campo acústico presenta una emisión de gran ángulo.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q64K |
| Frecuencia central | 64 kHz ±5% |
| Alcance recomendado | 0,3 a 5 m |
| Tensión de funcionamiento | Tensión de pico <1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Campo acústico | Emisión de gran ángulo |
| Rosca de montaje | M20 × 1,5 |
| Grado de protección | IP68 |
| Peso | 80 g ±5% |
Especificaciones mecánicas y ambientales
La interfaz mecánica utiliza una rosca M20 × 1,5. El funcionamiento está especificado de -40 a +80°C y hasta 3 kgf o 0,3 MPa, con protección IP68. El peso indicado es de 80 g ±5%.
Especificación eléctrica
La tensión de pico aplicada debe mantenerse por debajo de 1.500 Vpp.
