Mesure ultrasonore à 43 kHz dans les fumées chaudes

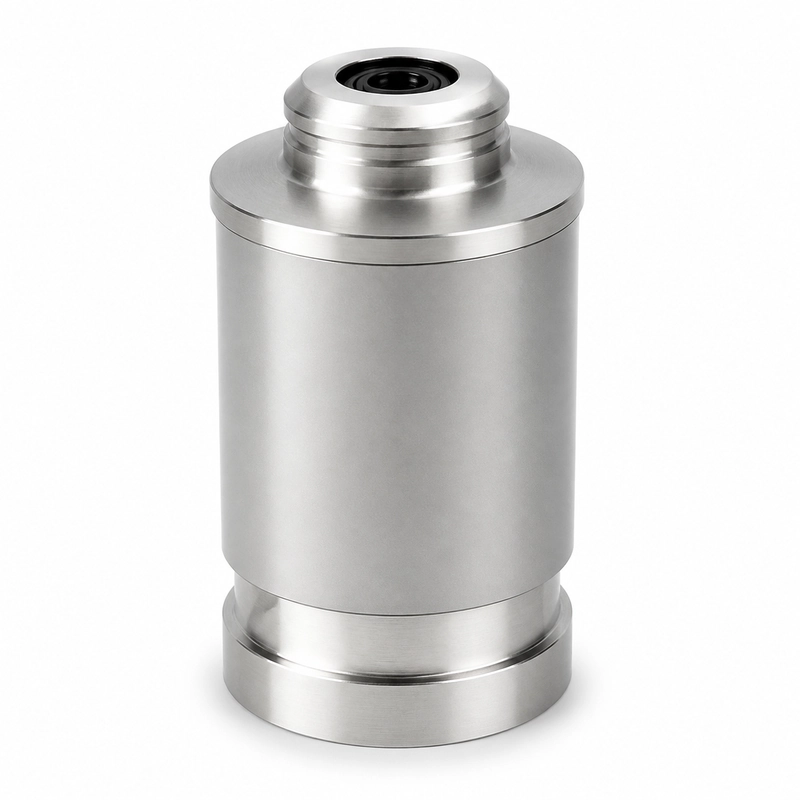

Le BBFM-Q43K est un transducteur ultrasonore de débit des fumées dont la fréquence centrale est de 43 kHz. Ses applications comprennent le suivi des gaz d’échappement de chaudière, les conduits d’émissions industrielles et la mesure du temps de transit des gaz à haute température.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q43K |
| Fréquence centrale | 43 kHz ±5 % |
| Impédance minimale | 300 Ω ±20 % |
| Capacité | 3 000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +150 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériau du boîtier | Acier inoxydable et LY12 |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit des gaz à haute température
Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, du trajet acoustique requis, de la géométrie du conduit, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
