Medición ultrasónica a 43 kHz en gases calientes

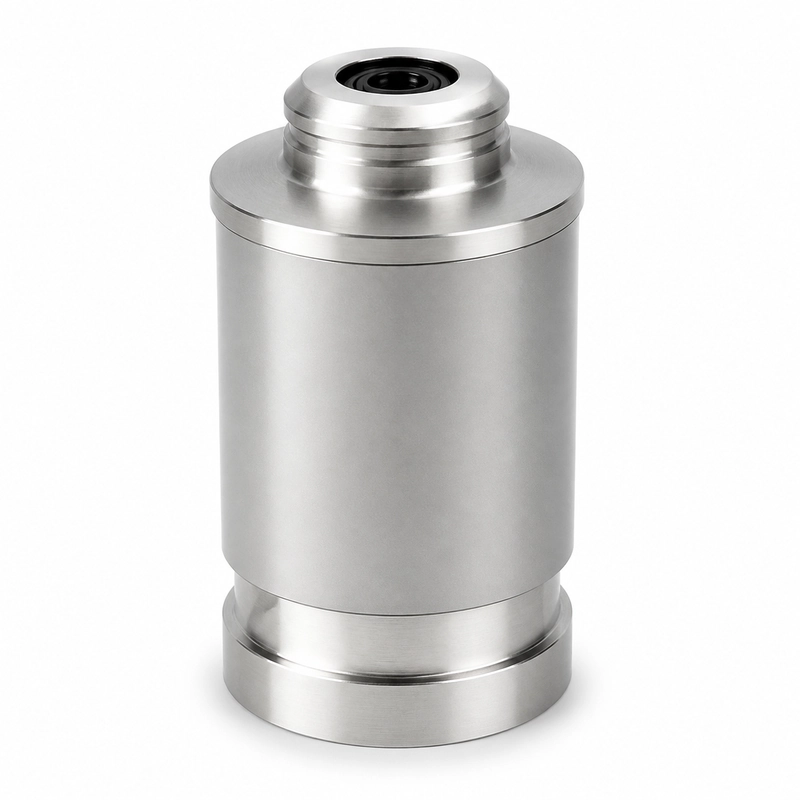

El BBFM-Q43K es un transductor ultrasónico para medir el caudal de gases de combustión, con una frecuencia central de 43 kHz. Sus aplicaciones incluyen el control de gases de escape de calderas, los conductos de emisiones industriales y la medición por tiempo de tránsito de gases a alta temperatura.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q43K |
| Frecuencia central | 43 kHz ±5 % |
| Impedancia mínima | 300 Ω ±20 % |
| Capacitancia | 3.000 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.500 Vpp |
| Temperatura de funcionamiento | -40 a +150 °C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Material de la carcasa | Acero inoxidable y LY12 |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Monitorización de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito de gases a alta temperatura
Selección e integración
La selección debe considerar la composición y la temperatura del gas, el trayecto acústico requerido, la geometría del conducto, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
