43-kHz-Ultraschallmessung in heißen Rauchgasen

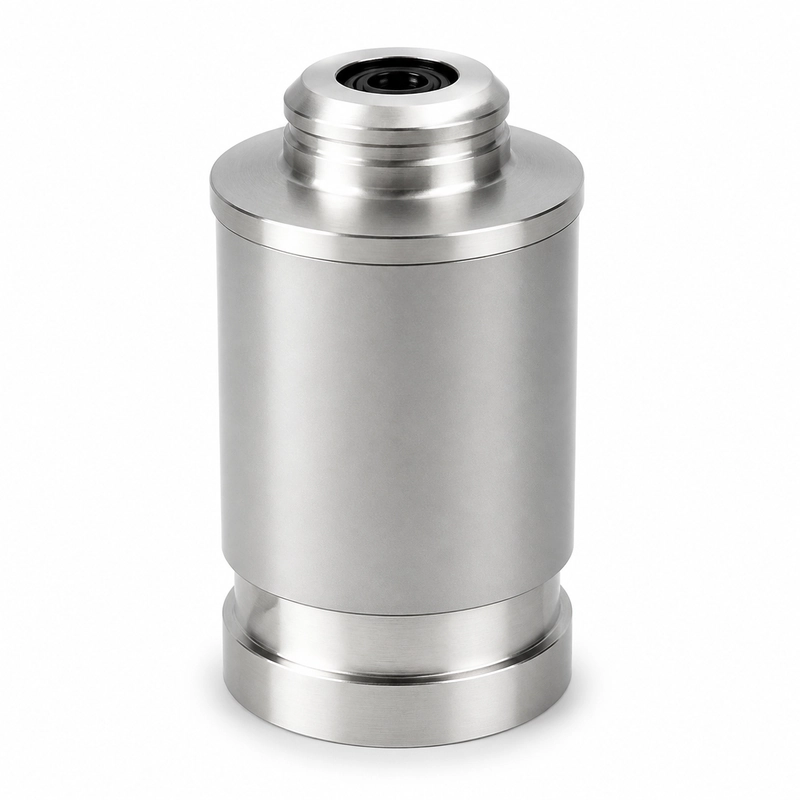

Der BBFM-Q43K ist ein Ultraschallwandler zur Rauchgas-Durchflussmessung mit einer Mittenfrequenz von 43 kHz. Zu seinen Anwendungen zählen die Kesselabgasüberwachung, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q43K |
| Mittenfrequenz | 43 kHz ±5 % |
| Minimale Impedanz | 300 Ω ±20 % |
| Kapazität | 3.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +150 °C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | Edelstahl und LY12 |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Kesselabgasüberwachung
- Industrielle Emissionskanäle
- Laufzeitmessung von Gasen bei hoher Temperatur
Auswahl und Integration
Bei der Auswahl sind Gaszusammensetzung und Temperatur, erforderlicher Schallweg, Kanalgeometrie, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
