Mesure externe pour le suivi du débit

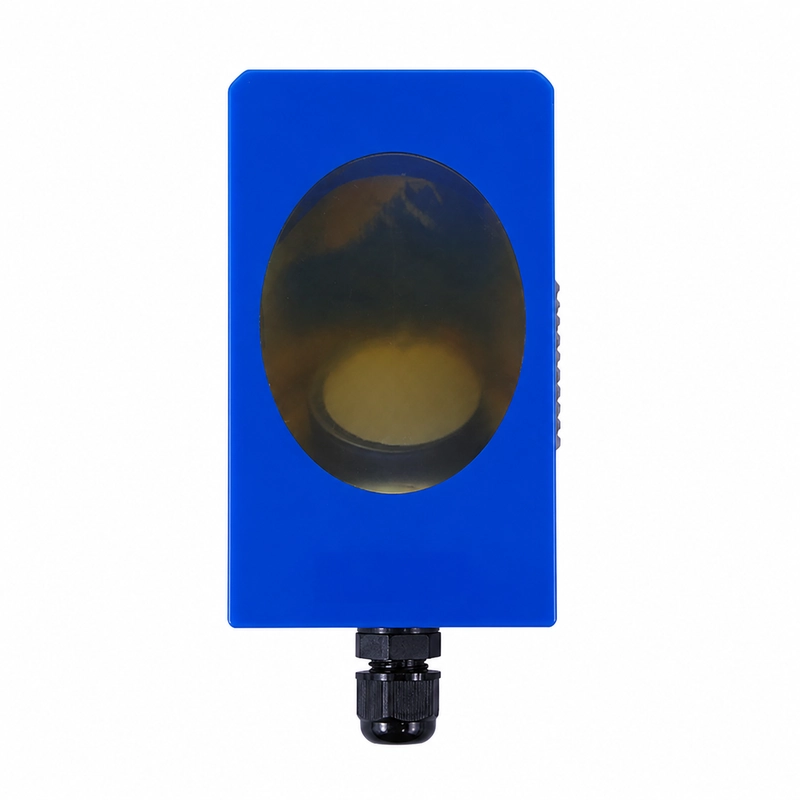

Le BBFM-Q410K est un transducteur ultrasonique de débit de 410 kHz destiné au montage sur la paroi extérieure d’une conduite. Il convient aux débitmètres ultrasoniques externes, à la surveillance des réseaux, aux mesures temporaires et aux conduites qu’il n’est pas souhaitable de percer.
Caractéristiques électriques et physiques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q410K |
| Fréquence centrale | 410 kHz ±5 % |
| Impédance minimale | 230 Ω ±20 % |
| Capacité | 2 000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <750 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Matériau du boîtier | Plastique |
| Masse | 215 g ±5 % |
Applications
- Débitmètres ultrasoniques externes
- Surveillance du débit dans les réseaux de conduites
- Mesures temporaires de débit
- Conduites qu’il n’est pas souhaitable de percer
Sélection et intégration électrique
La sélection doit tenir compte du fluide et de la température de fonctionnement, du trajet acoustique requis, de l’état de la conduite, de l’espace d’installation disponible ainsi que de l’électronique d’émission-réception.
