Medición externa para la supervisión del caudal

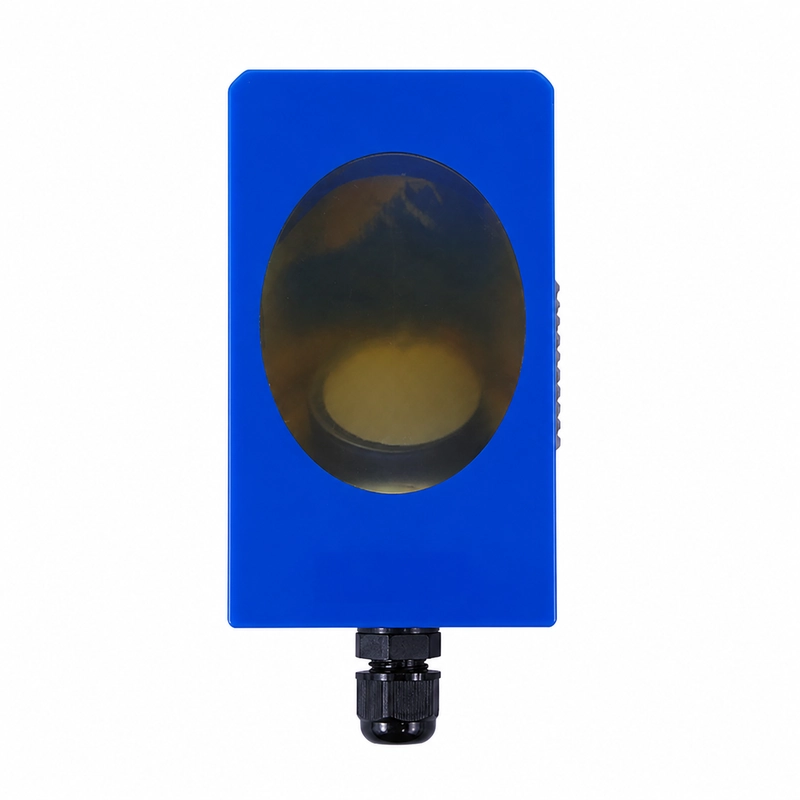

El BBFM-Q410K es un transductor ultrasónico de caudal de 410 kHz para montaje en el exterior de una tubería. Se utiliza en caudalímetros ultrasónicos externos, monitorización de redes, mediciones temporales y tuberías en las que no conviene realizar perforaciones.
Especificaciones eléctricas y físicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q410K |
| Frecuencia central | 410 kHz ±5 % |
| Impedancia mínima | 230 Ω ±20 % |
| Capacitancia | 2.000 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <750 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Material de la carcasa | Plástico |
| Peso | 215 g ±5 % |
Aplicaciones
- Caudalímetros ultrasónicos externos
- Monitorización de caudal en redes de tuberías
- Pruebas temporales de caudal
- Tuberías en las que no se desea realizar perforaciones
Selección e integración eléctrica
La selección debe considerar el medio y la temperatura de trabajo, el trayecto acústico requerido, el estado de la tubería, el espacio de instalación disponible y la electrónica de emisión y recepción.
